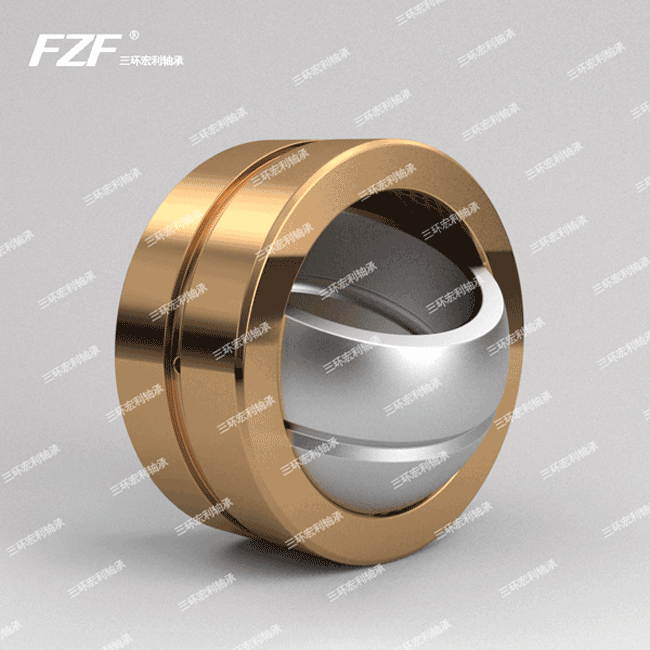

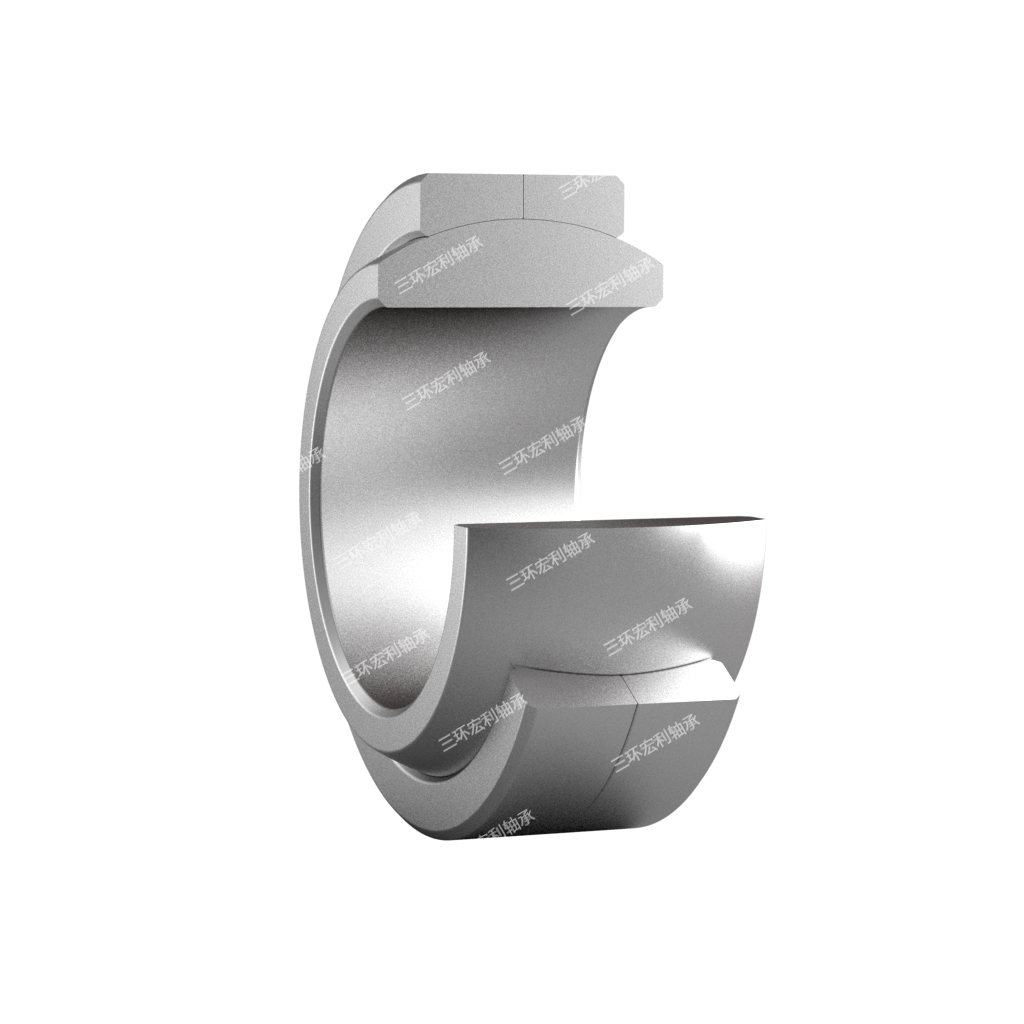

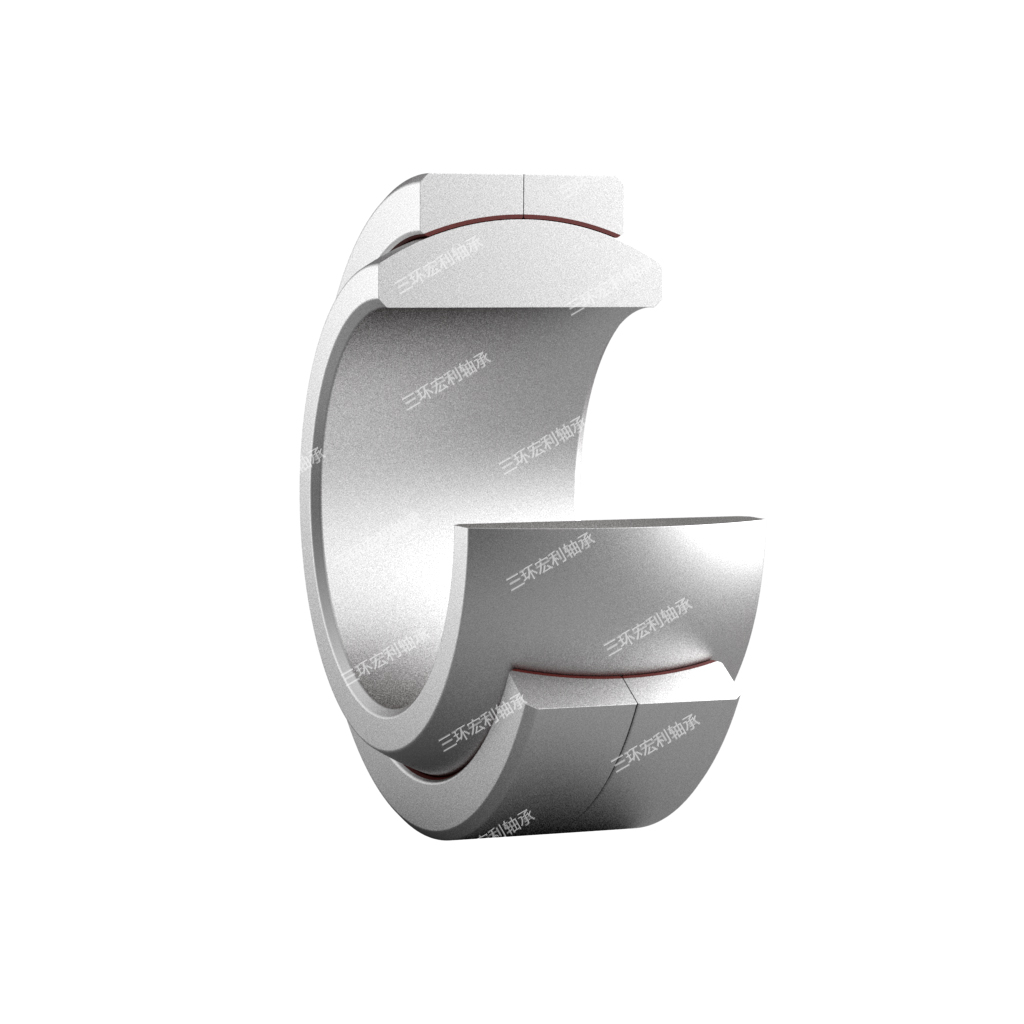

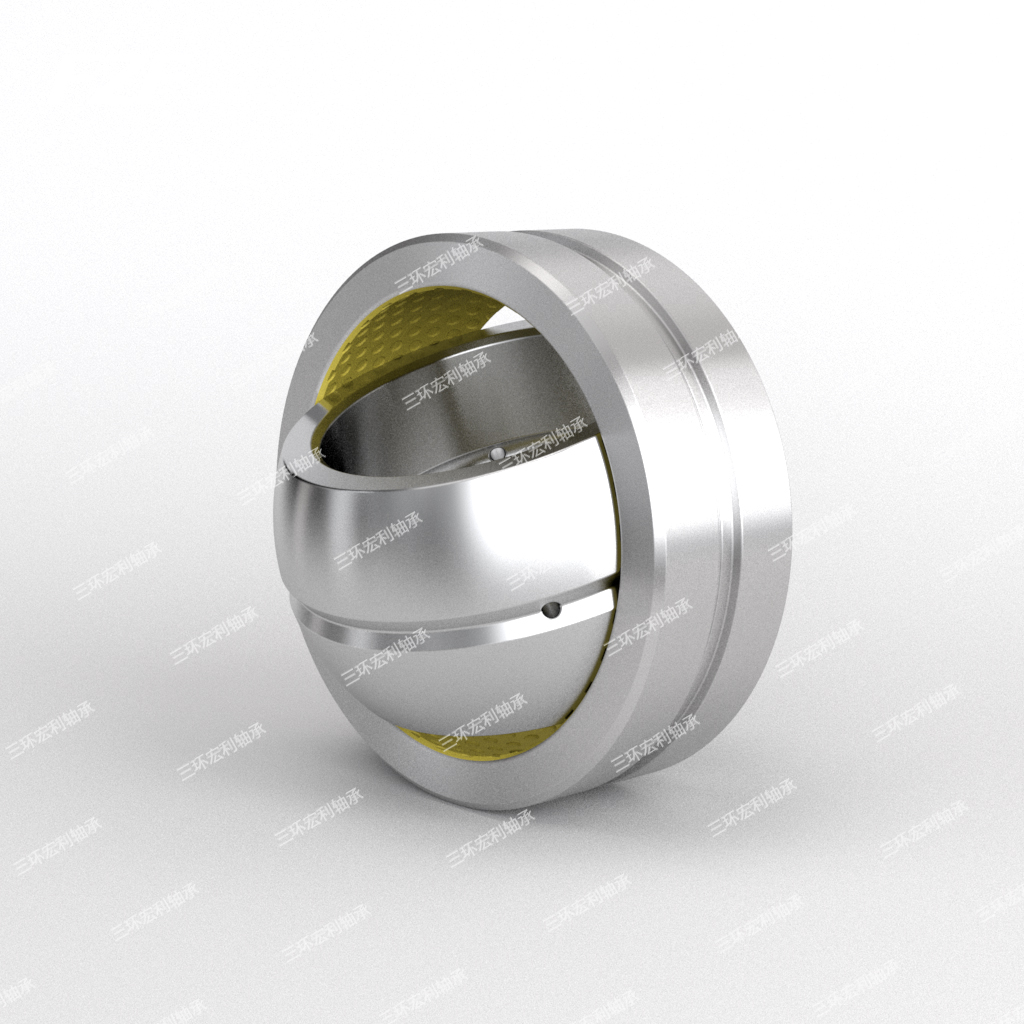

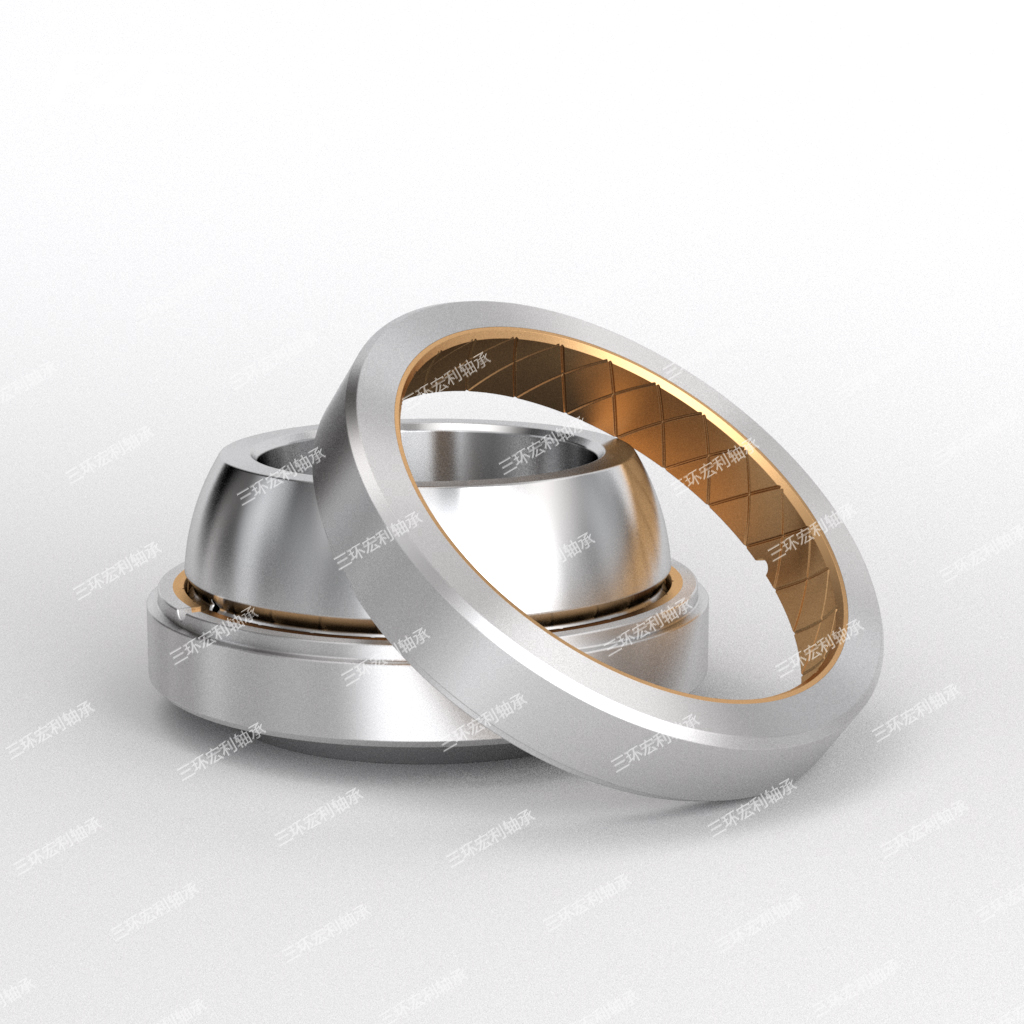

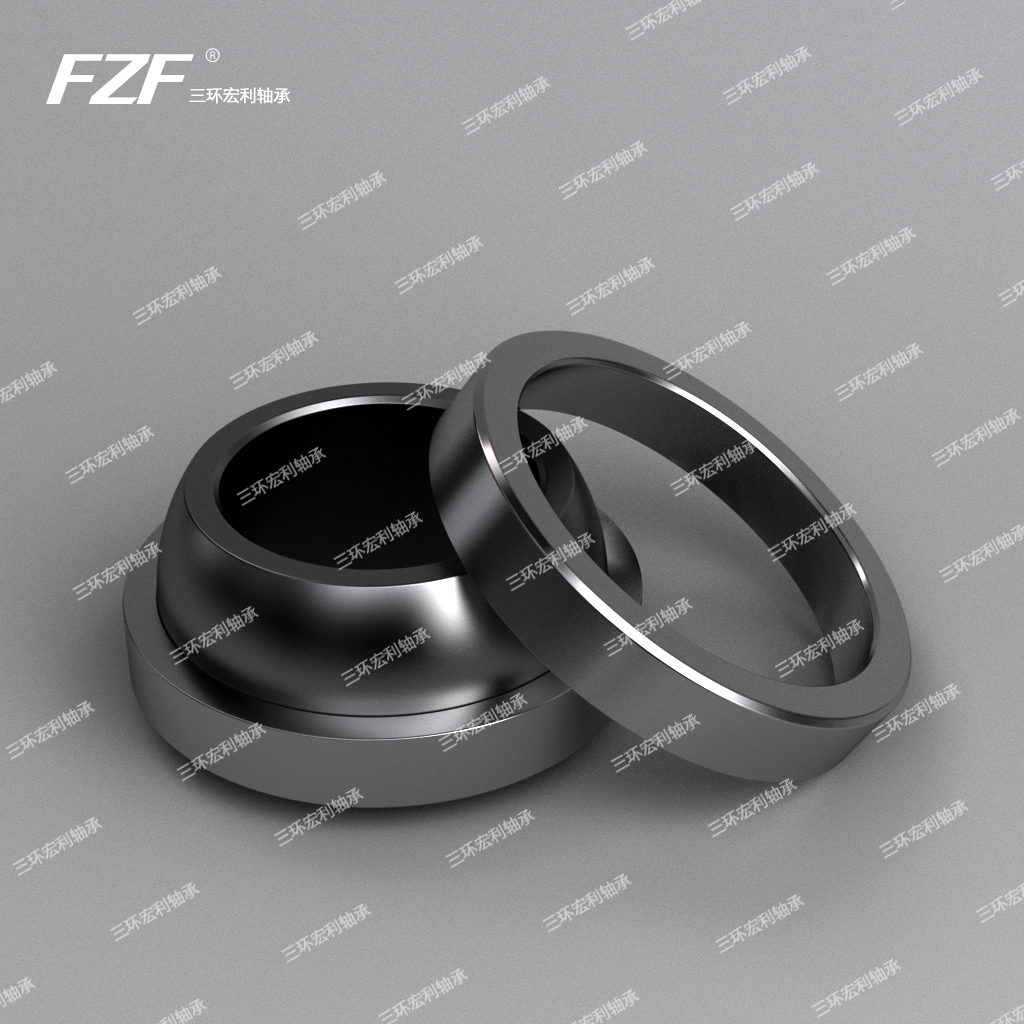

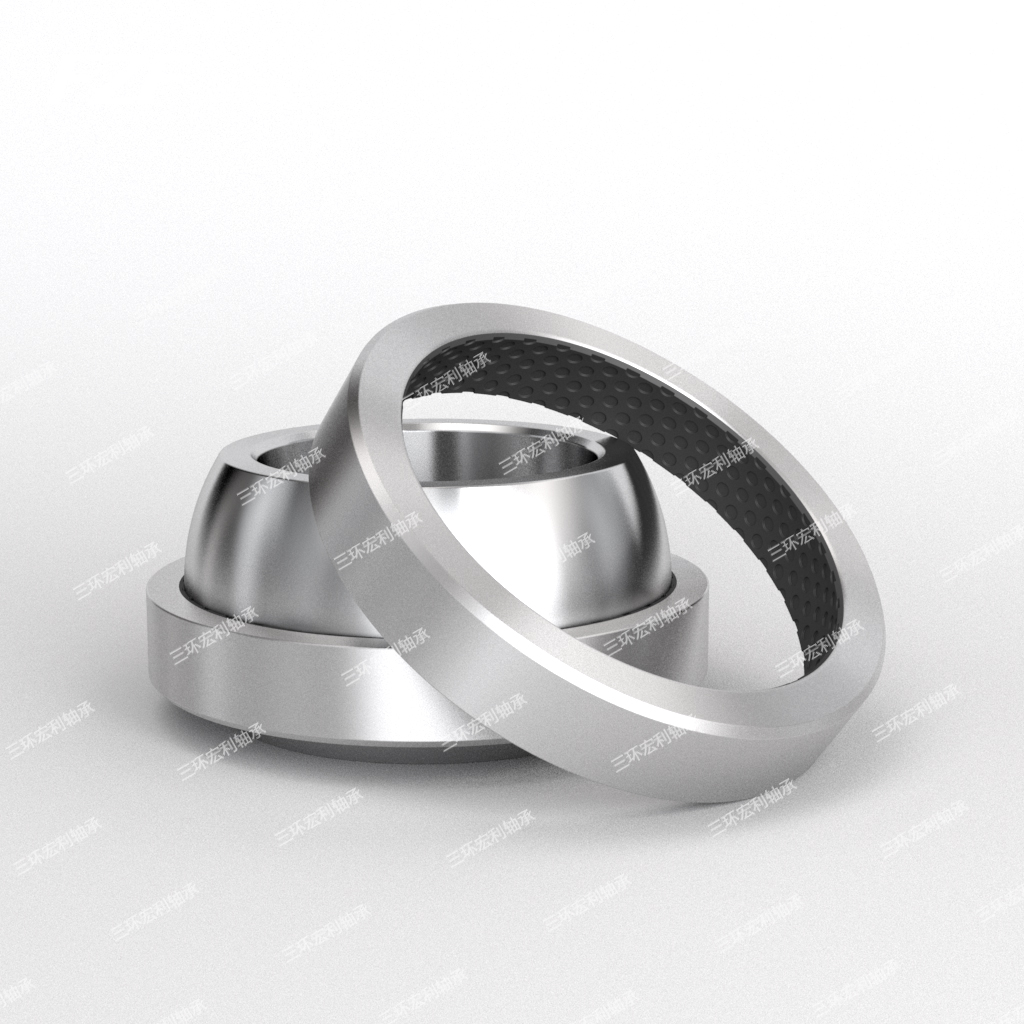

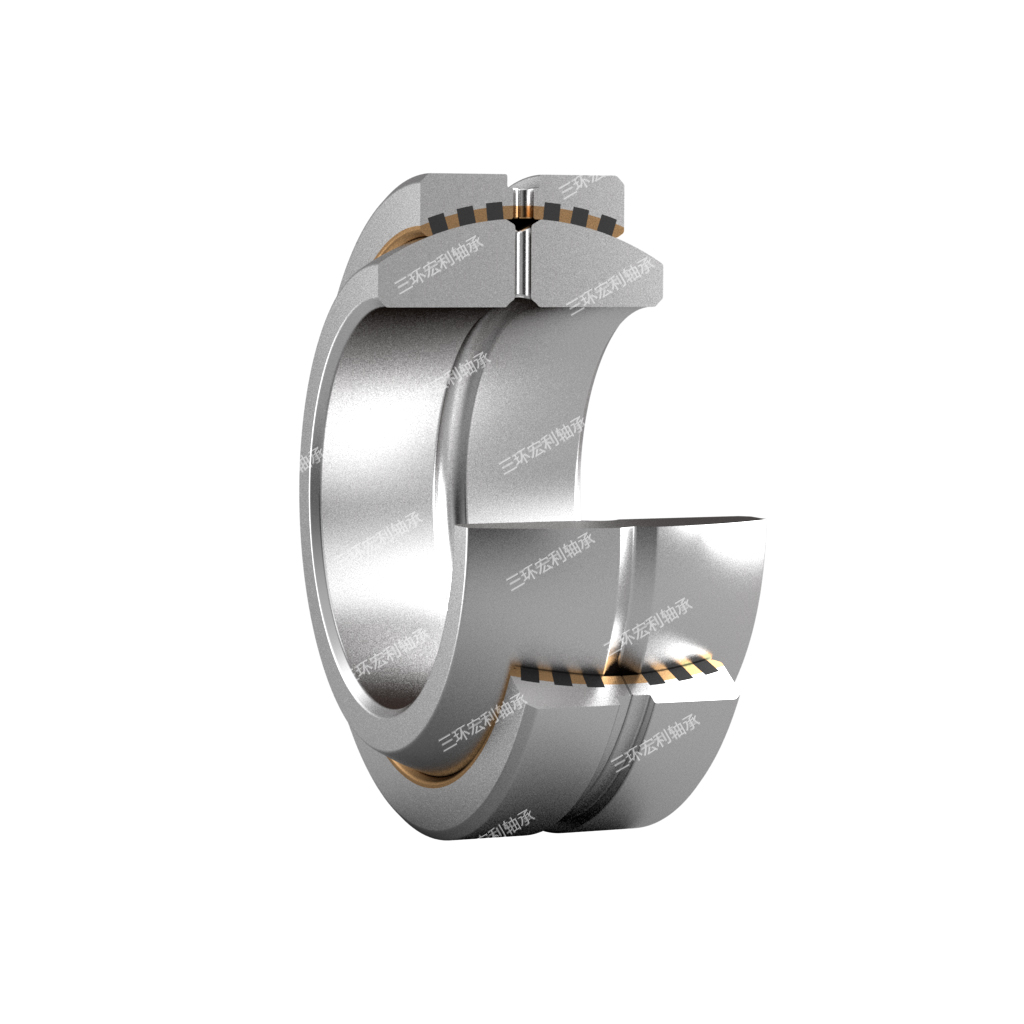

FZF系列自润滑关节轴承
详细介绍
技术参数

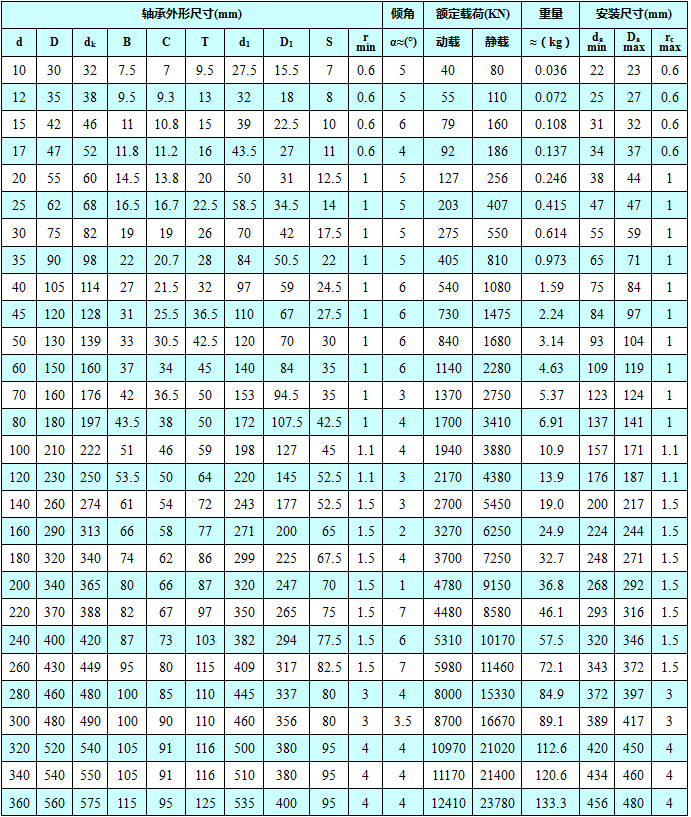

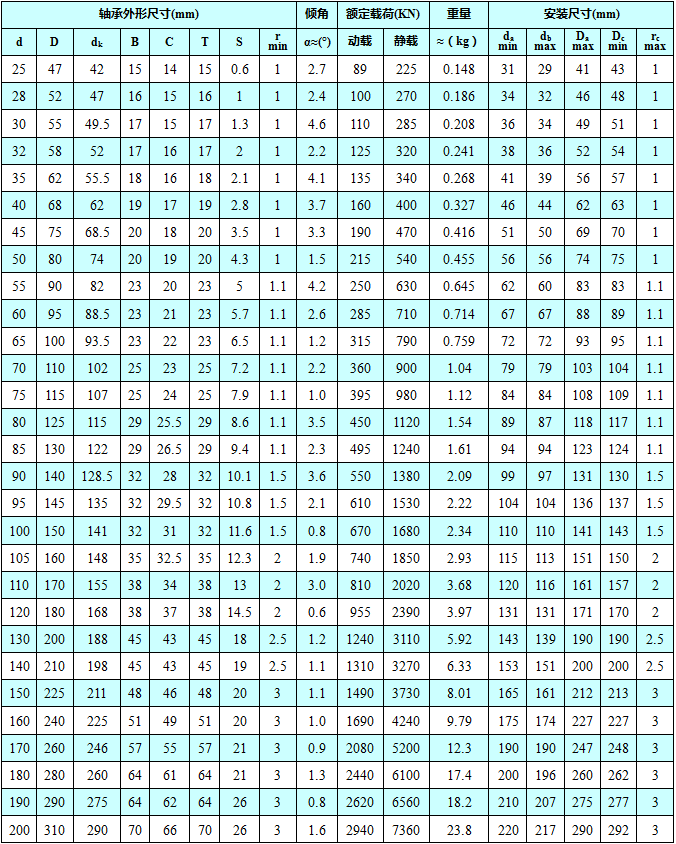

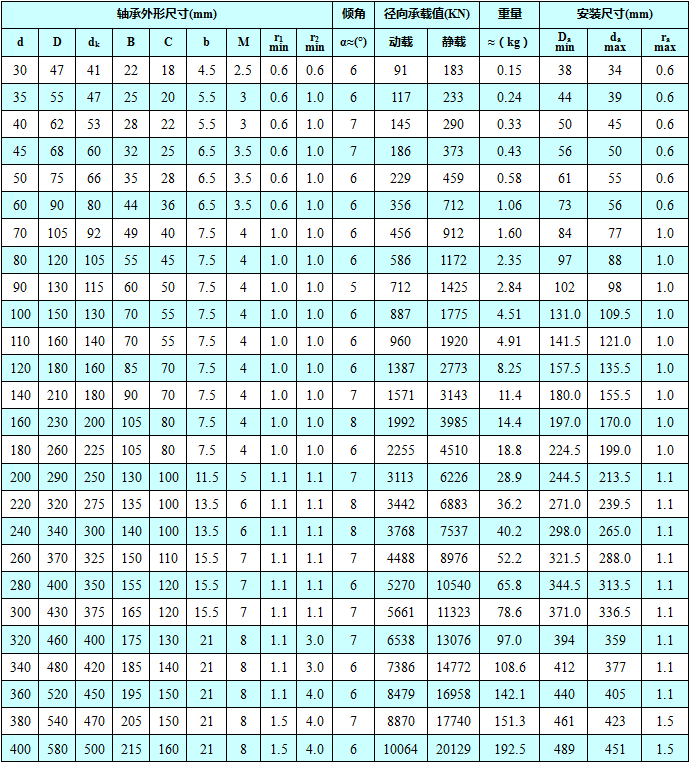

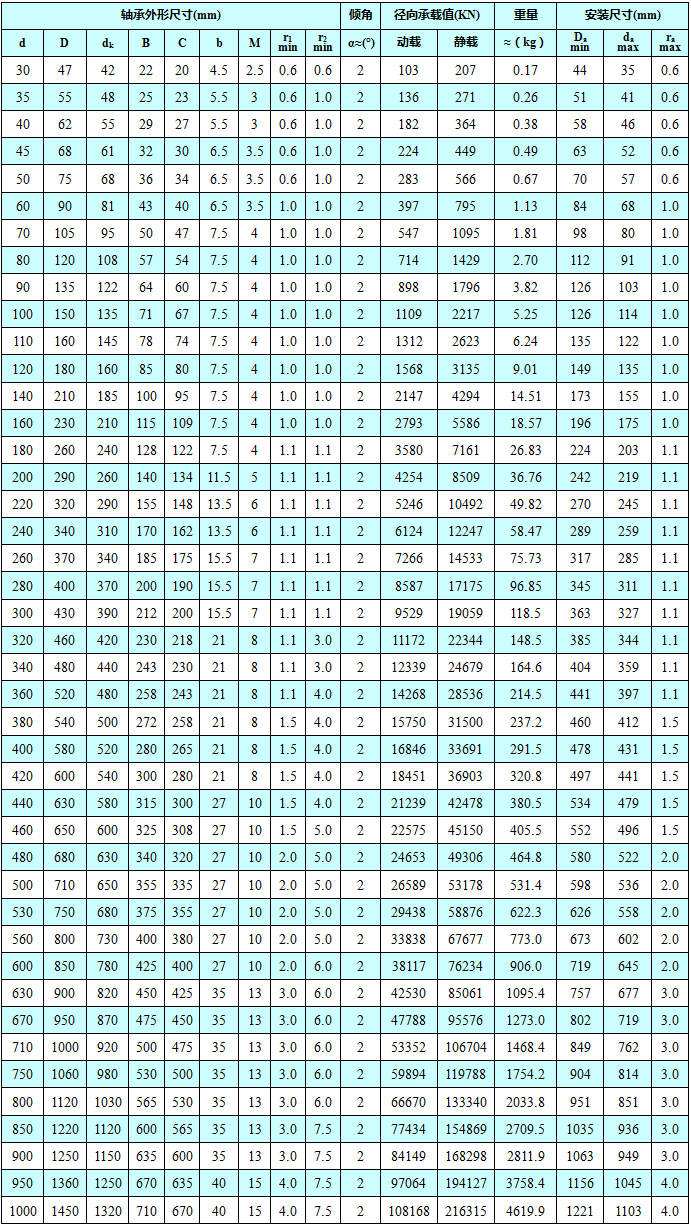

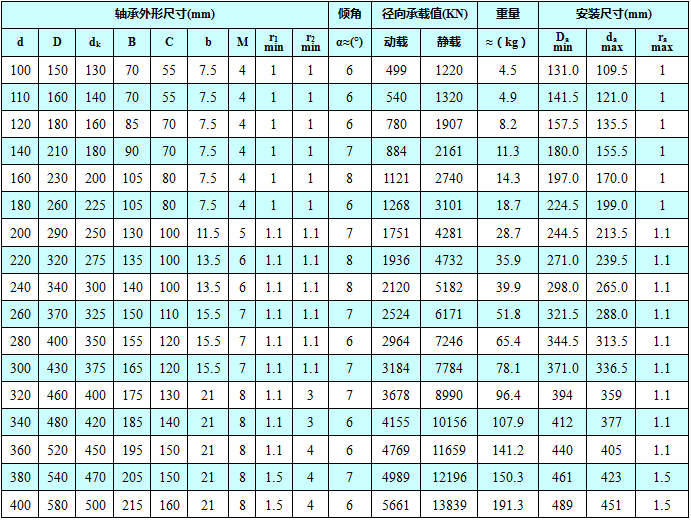

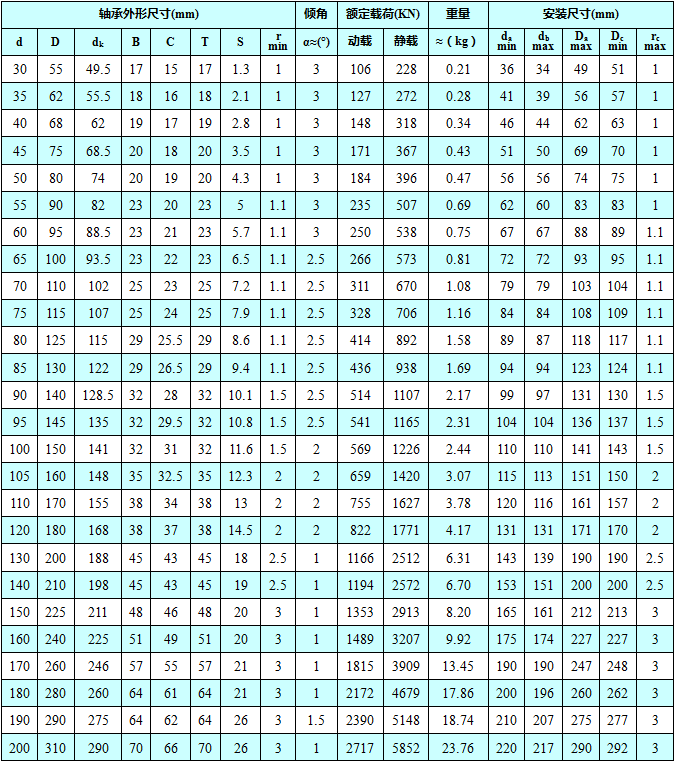

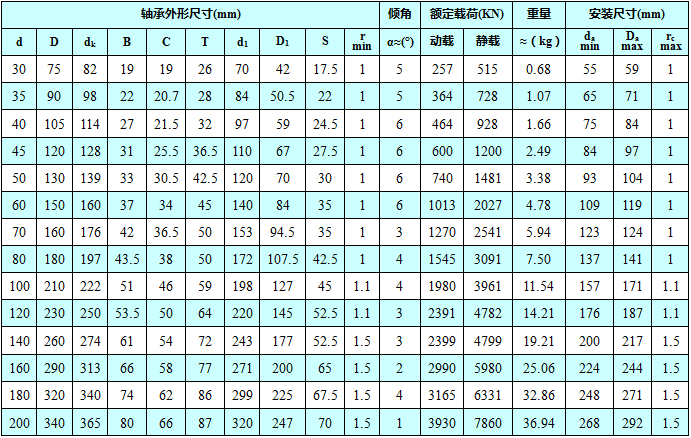

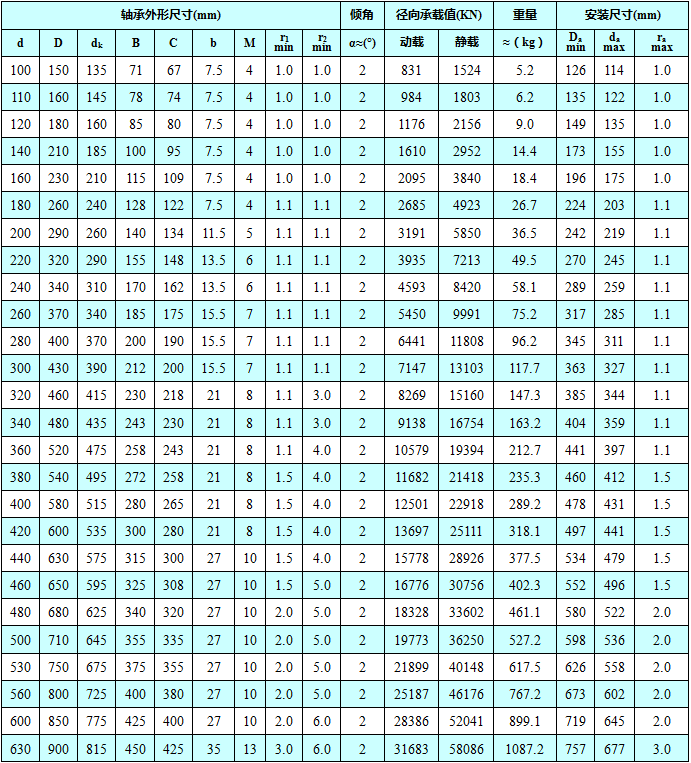

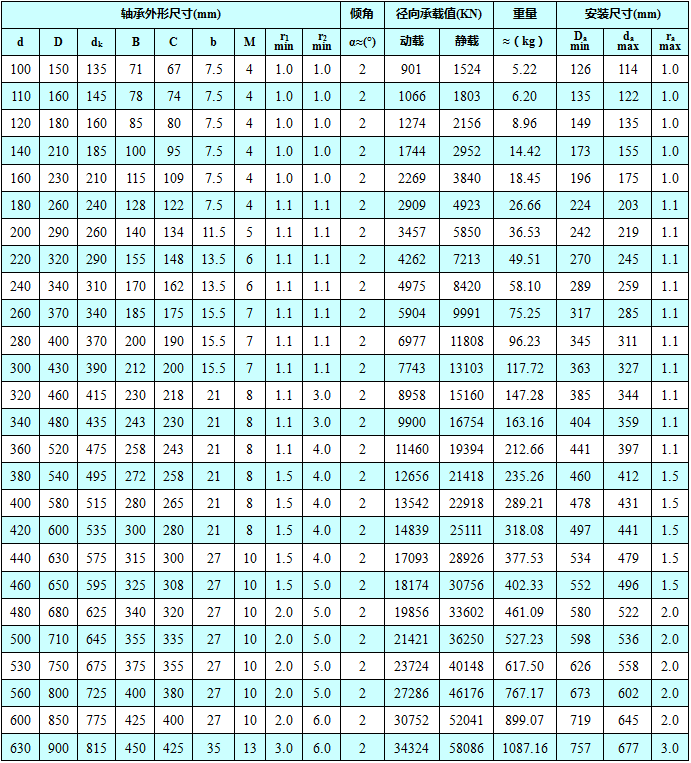

尺寸表

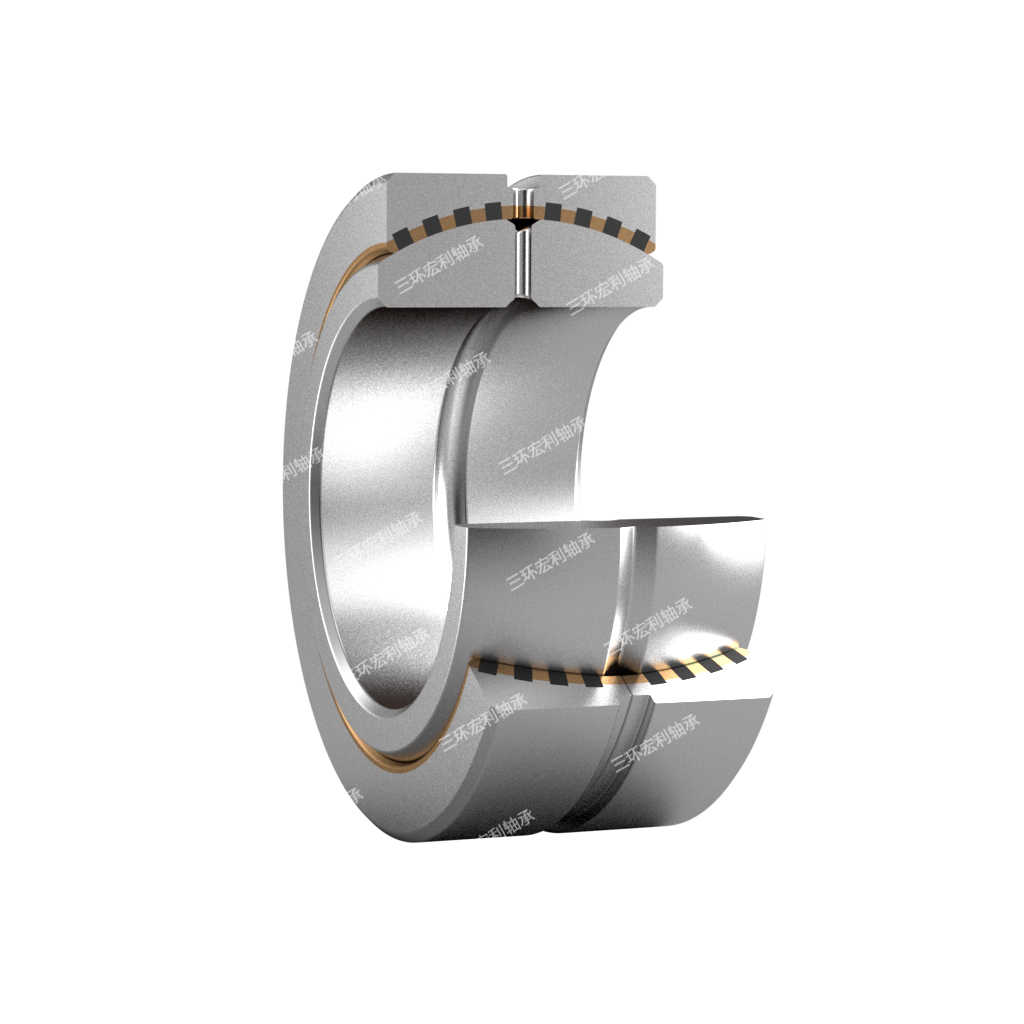

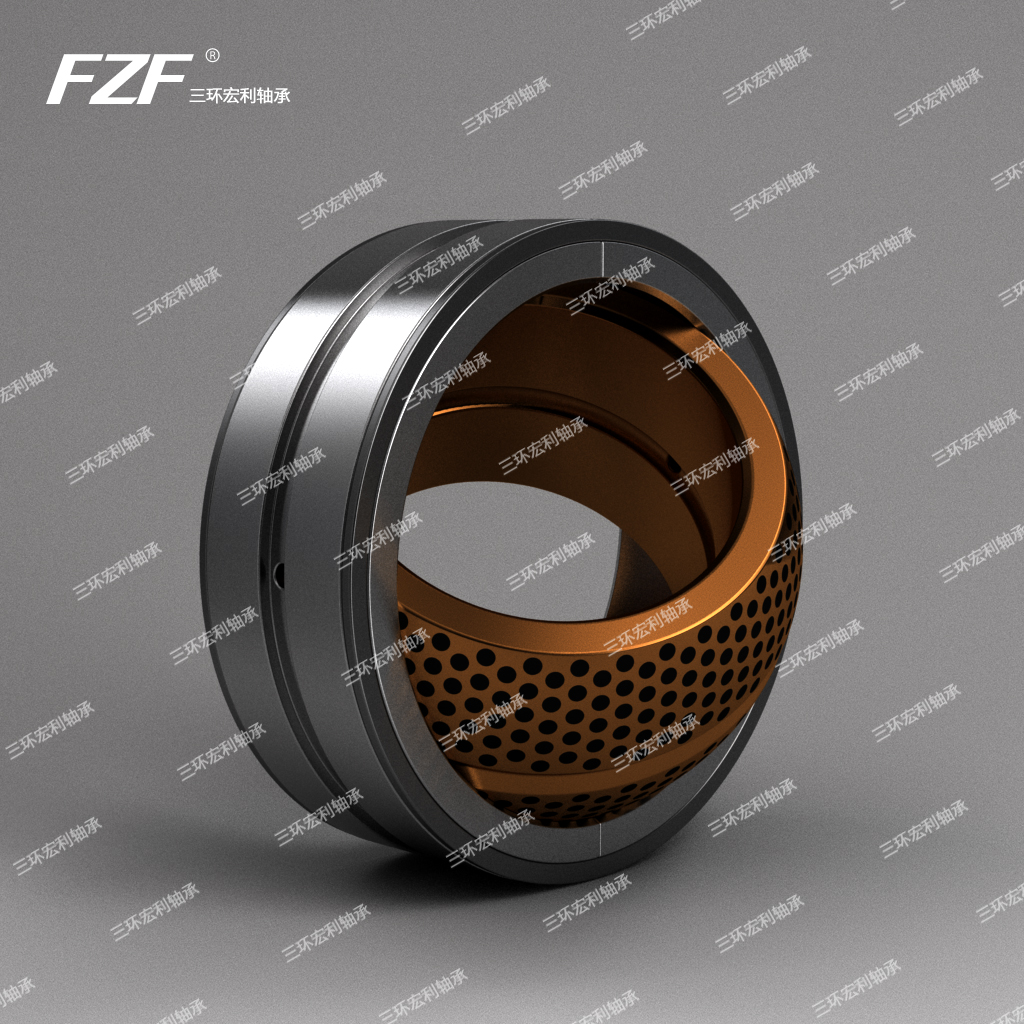

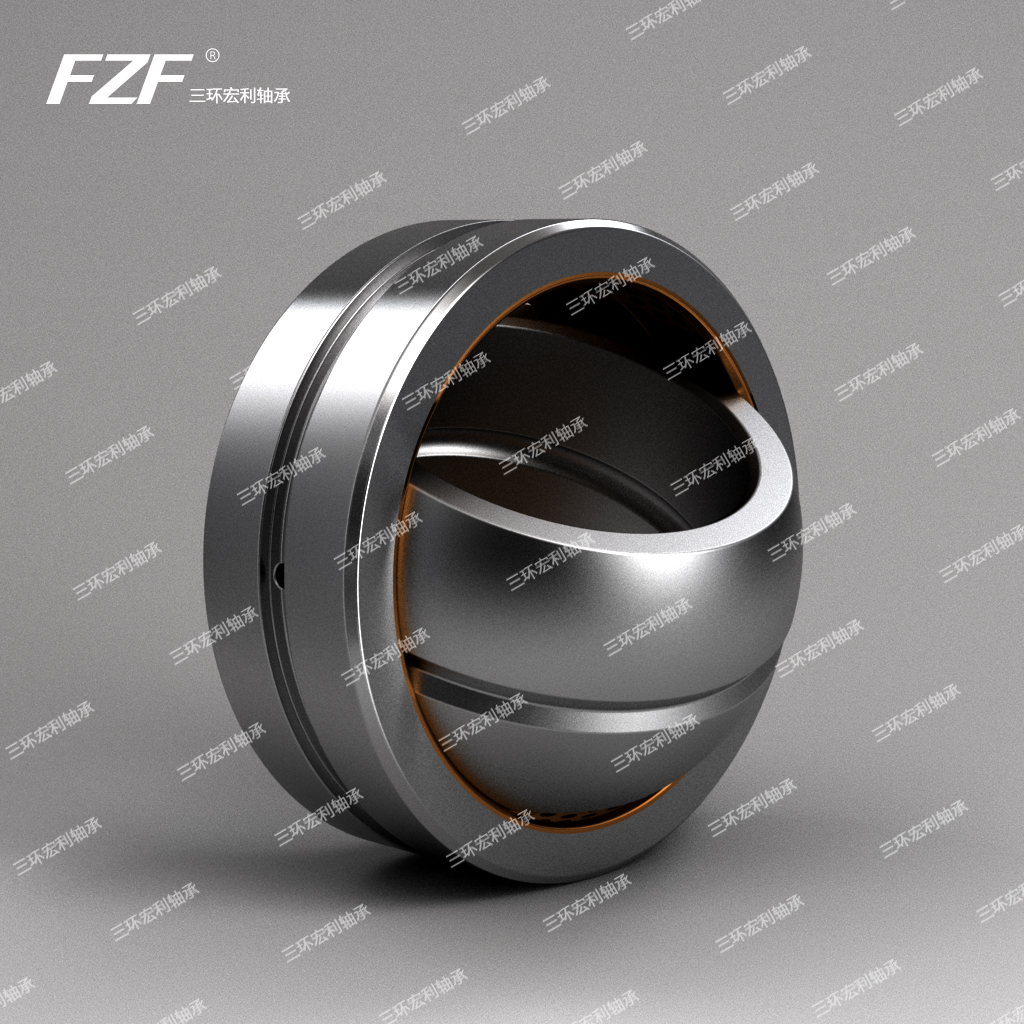

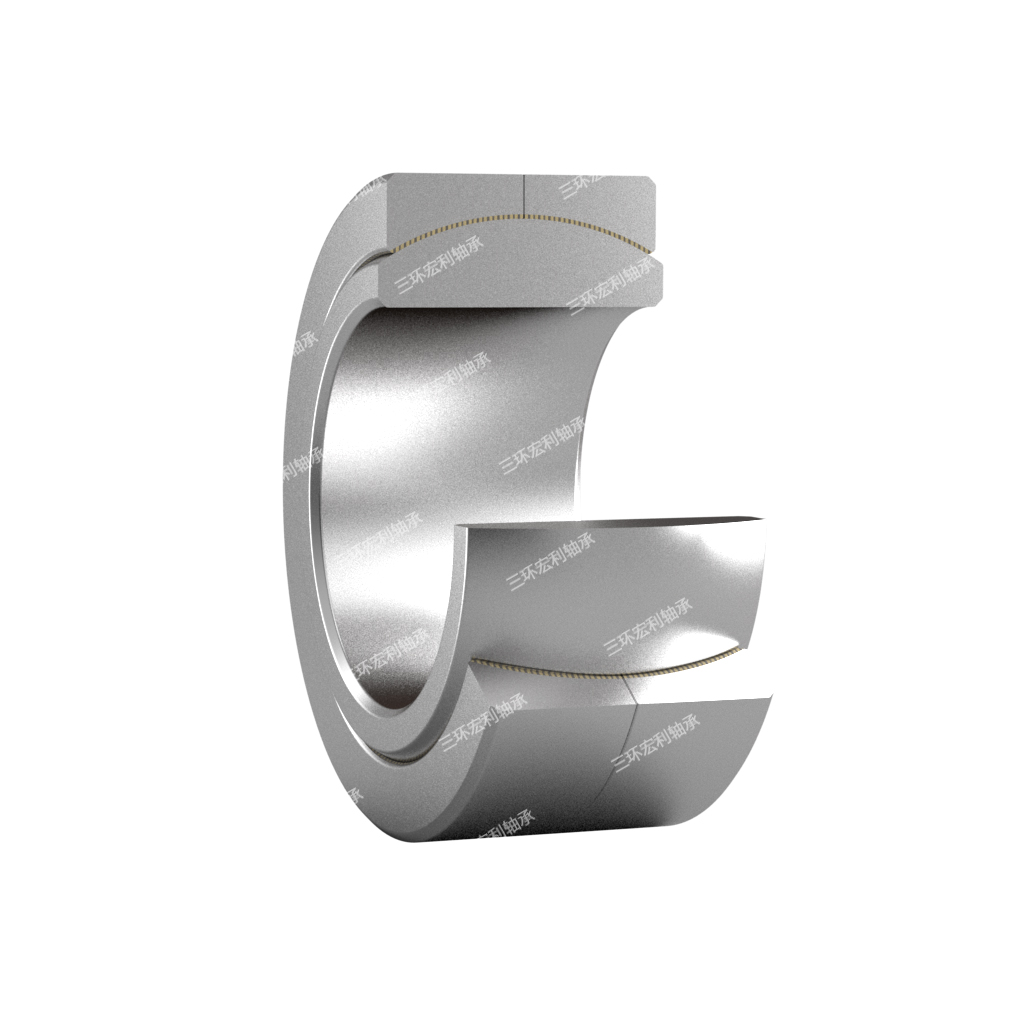

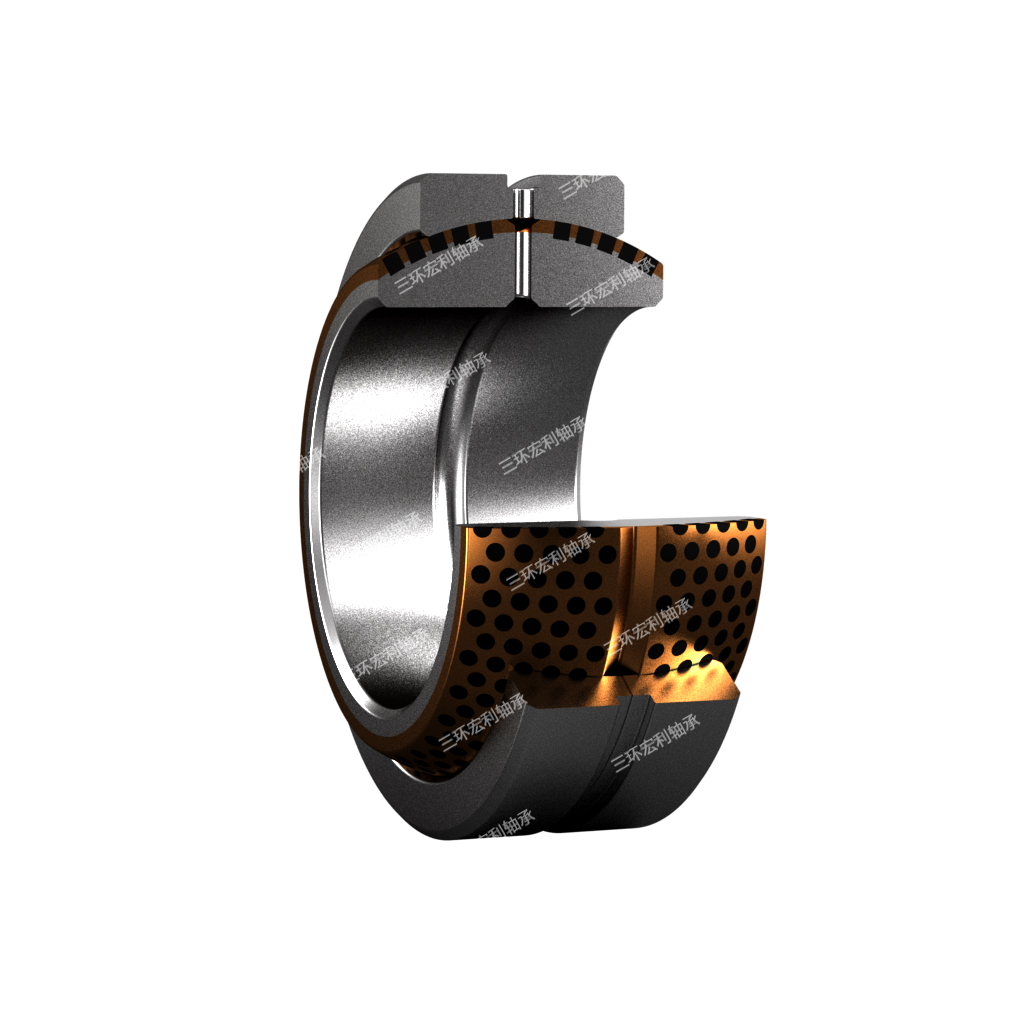

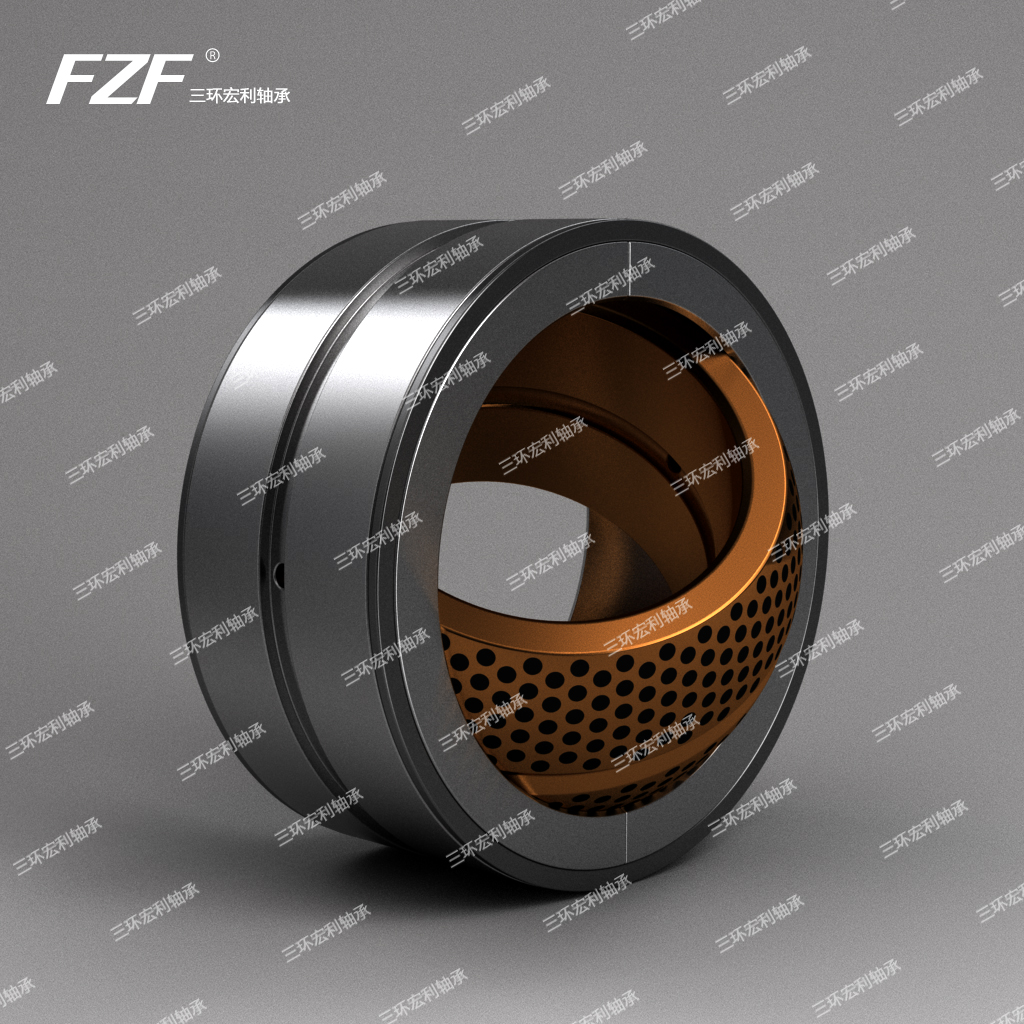

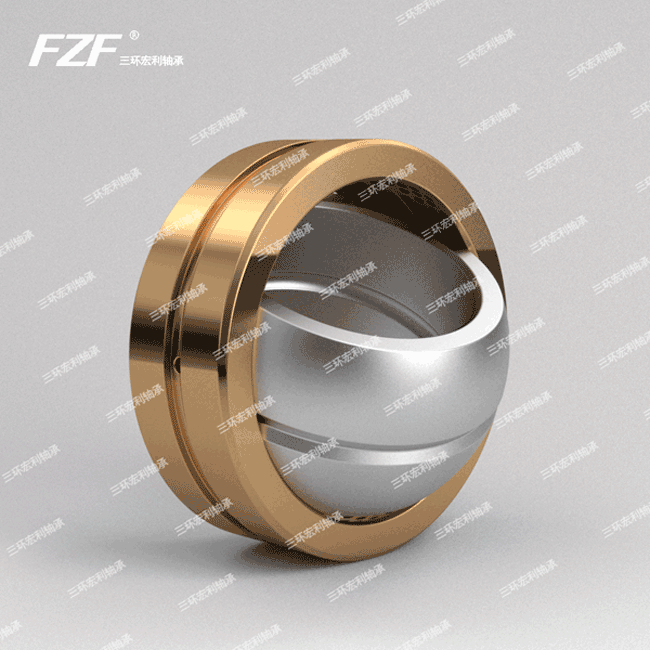

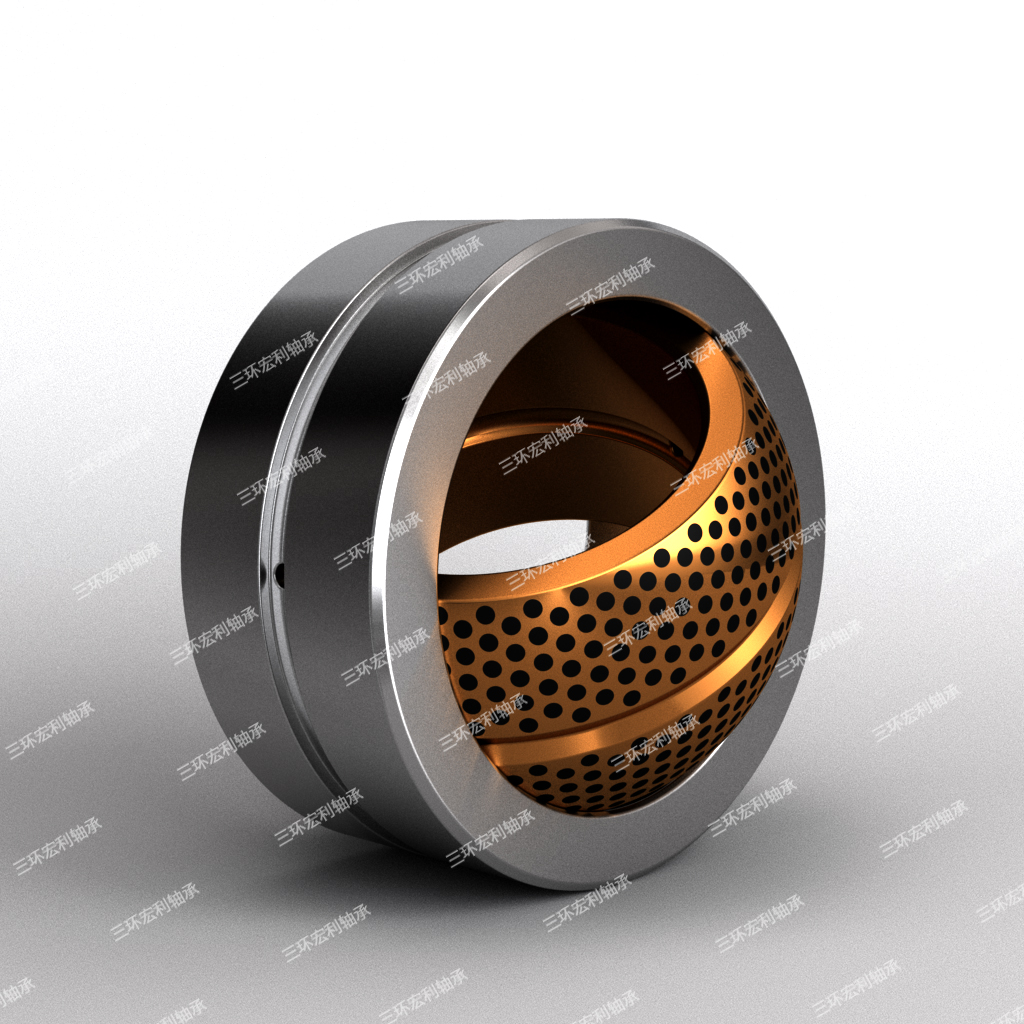

    FZF系列自润滑关节轴承是一种具有自润滑性能,可以任意方向转动或摆动的空间运动副滑动轴承。它具有承载能力高、摩擦系数小、可以自动调心、可同时承受径向和轴向载荷、自润滑免维护、使用寿命长、适用范围广等特点。该产品自上世纪末投放市场至今,已为国内水利工程和各种机械设备提供了不同规格型号的自润滑关节轴承上万套,经众多水利工程实际使用证明,我公司研制生产的自润滑关节轴承的性能稳定可靠,在国家重点水利工程上逐步替代进口。特别是在三峡工程地下电站快速闸门定轮上和重庆嘉陵江草街工程弧门支铰上与国内外著名品牌产品的竞争中中标成功,代表着国产自润滑关节轴承的技术达到国际先进水平。



■轴承分类及表示方法

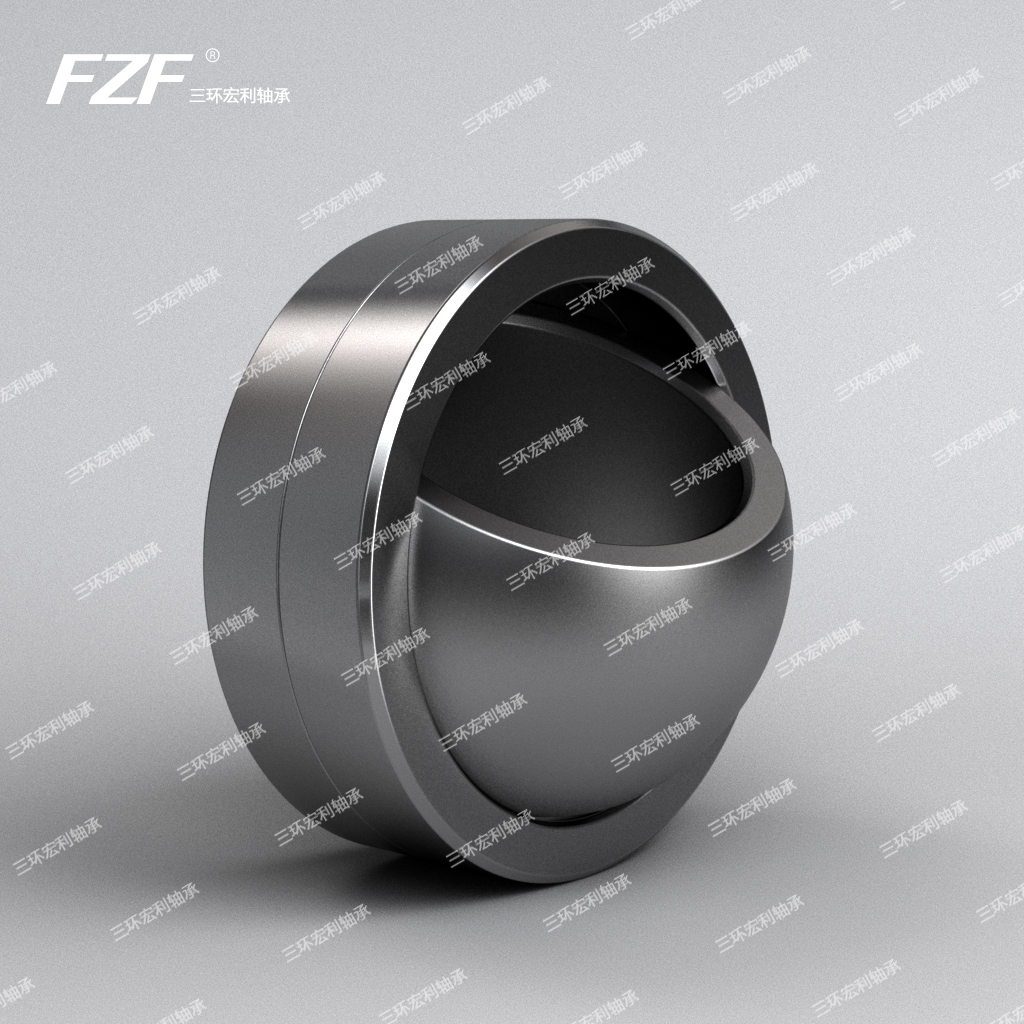

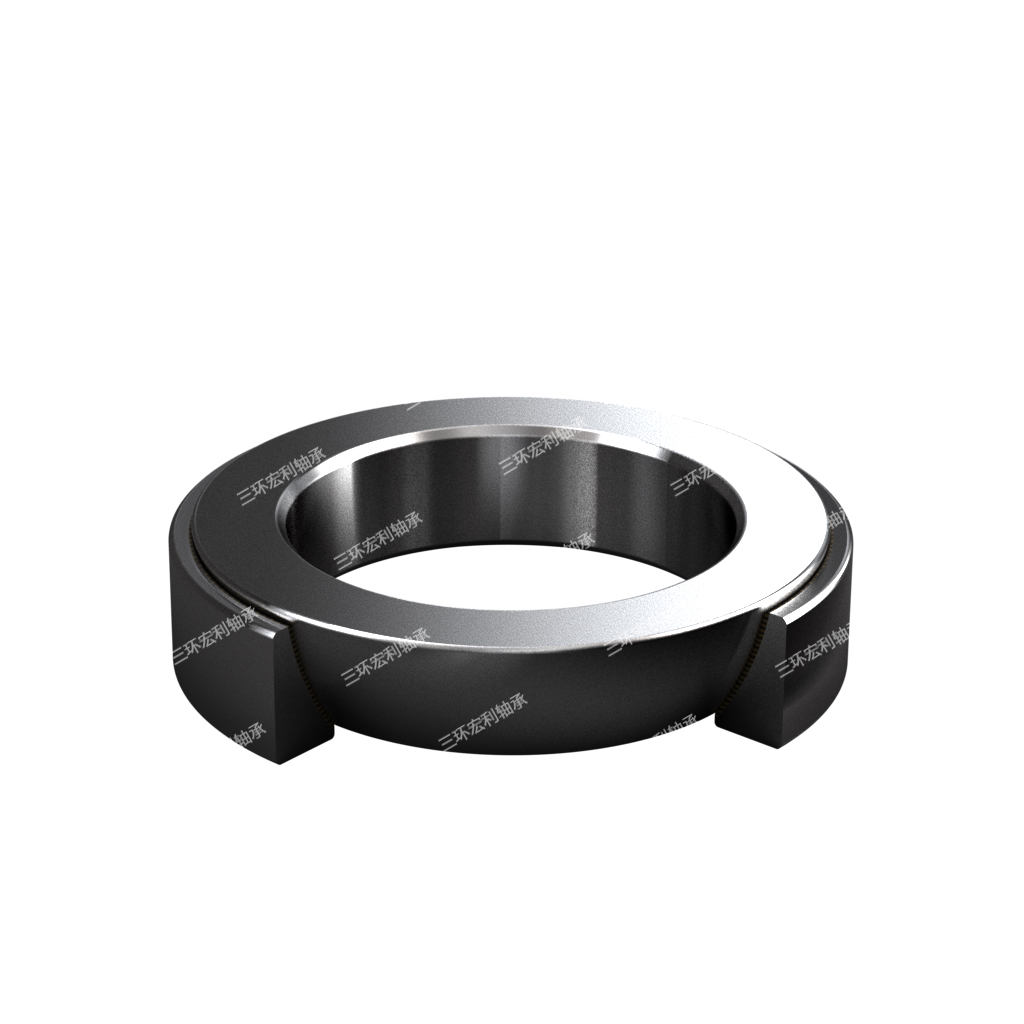

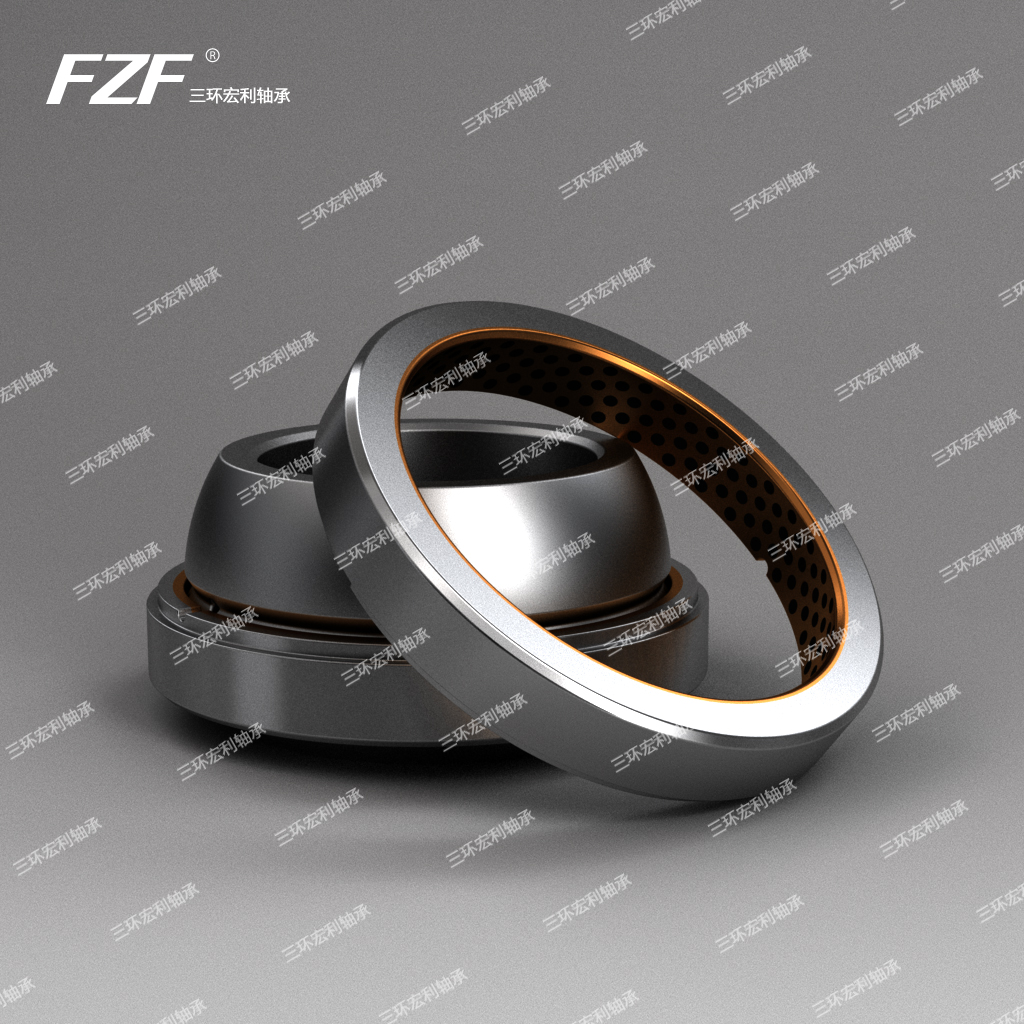

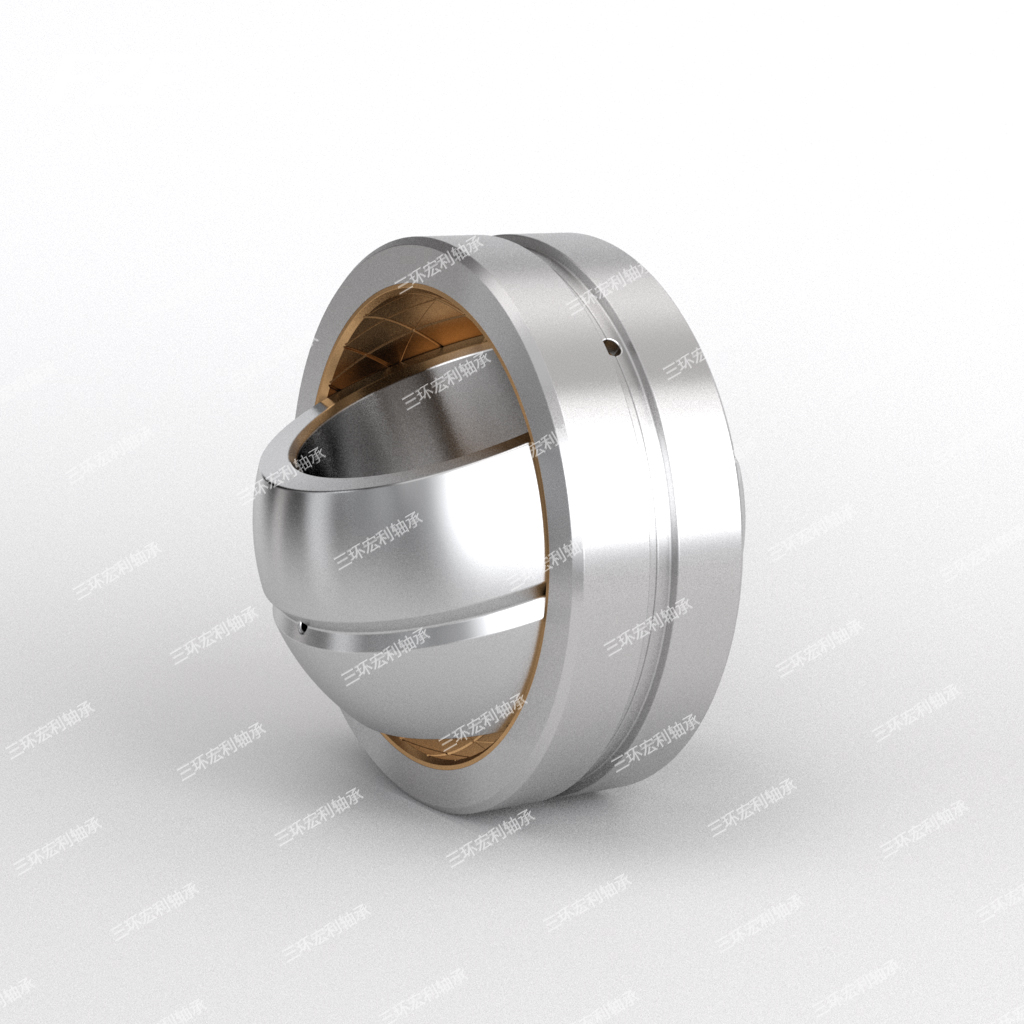

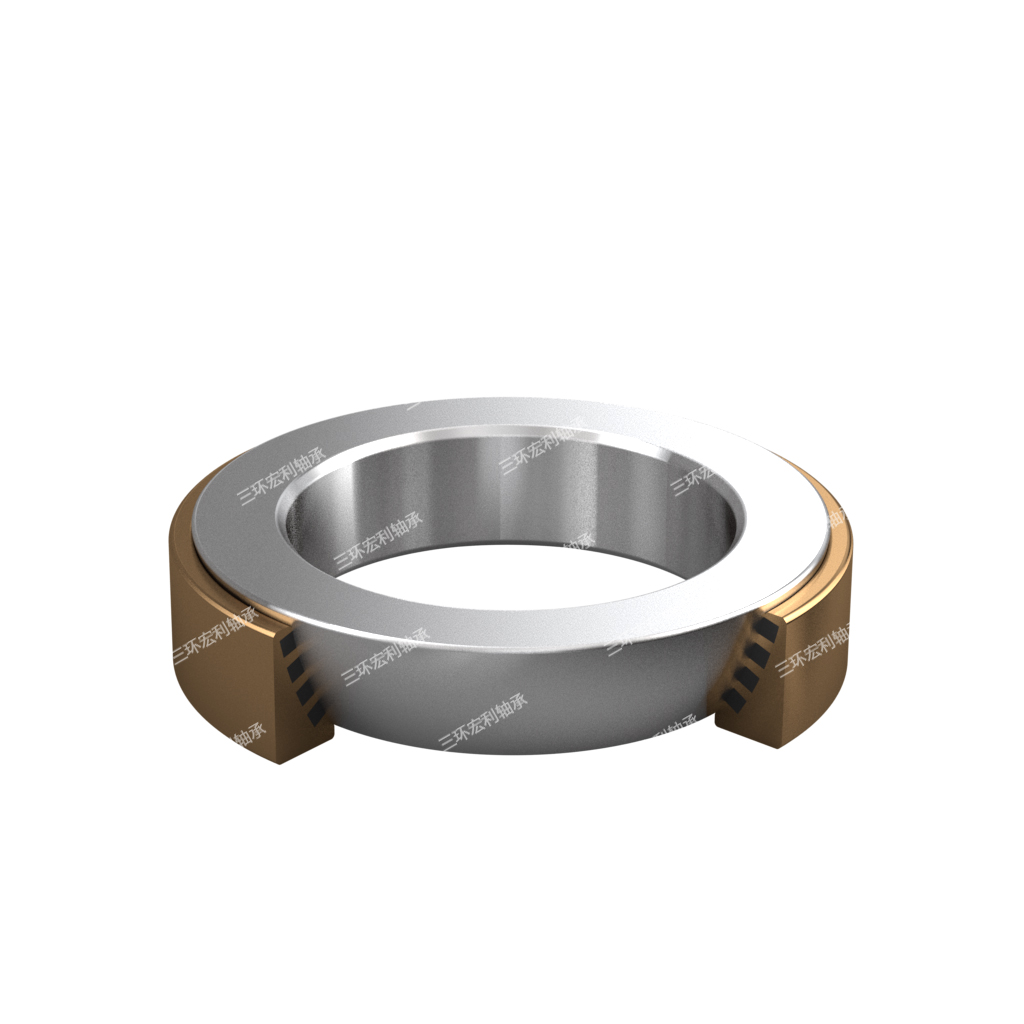

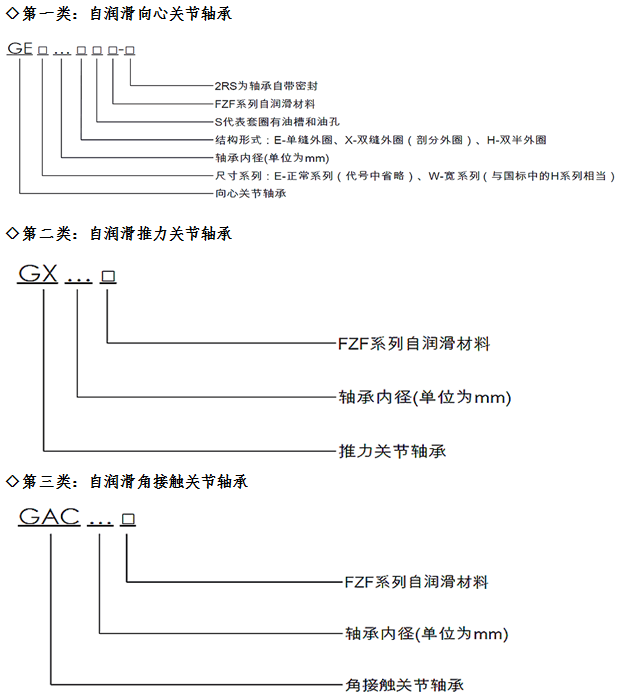

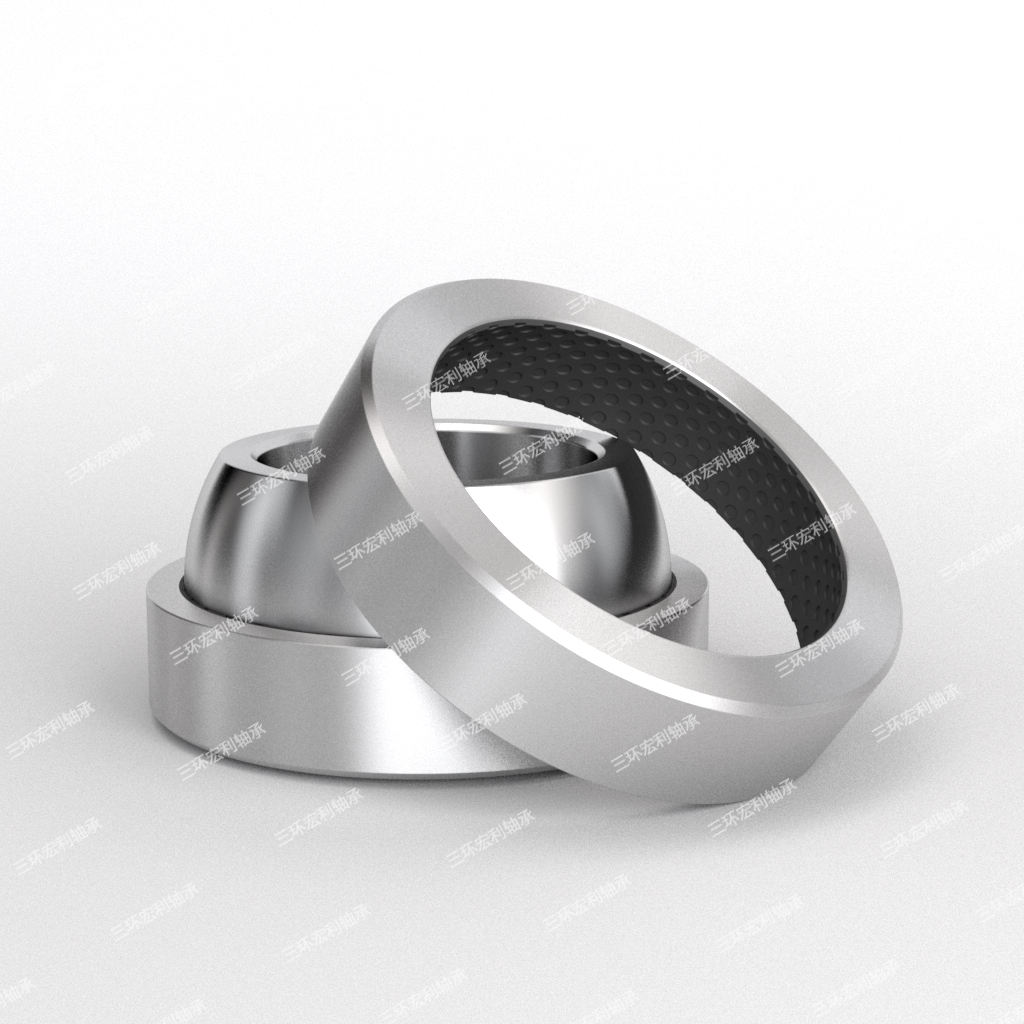

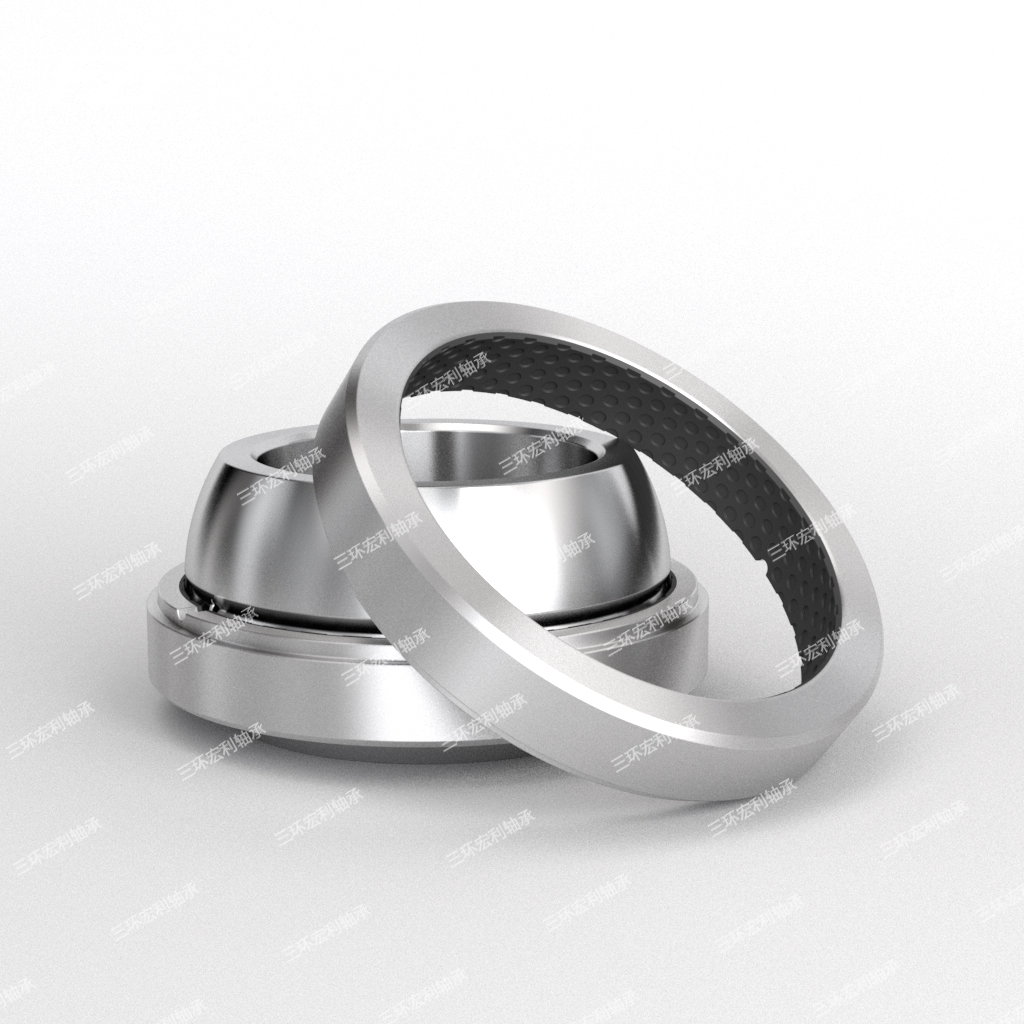

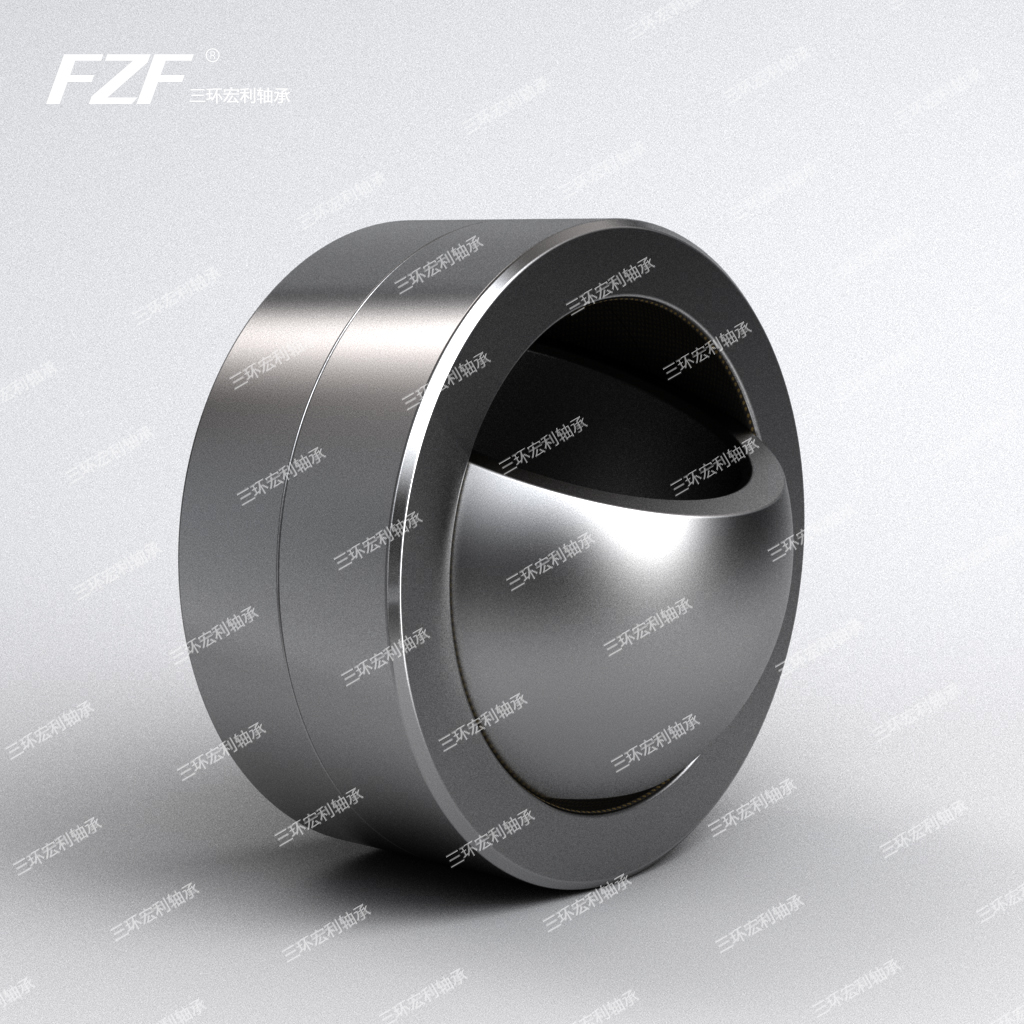

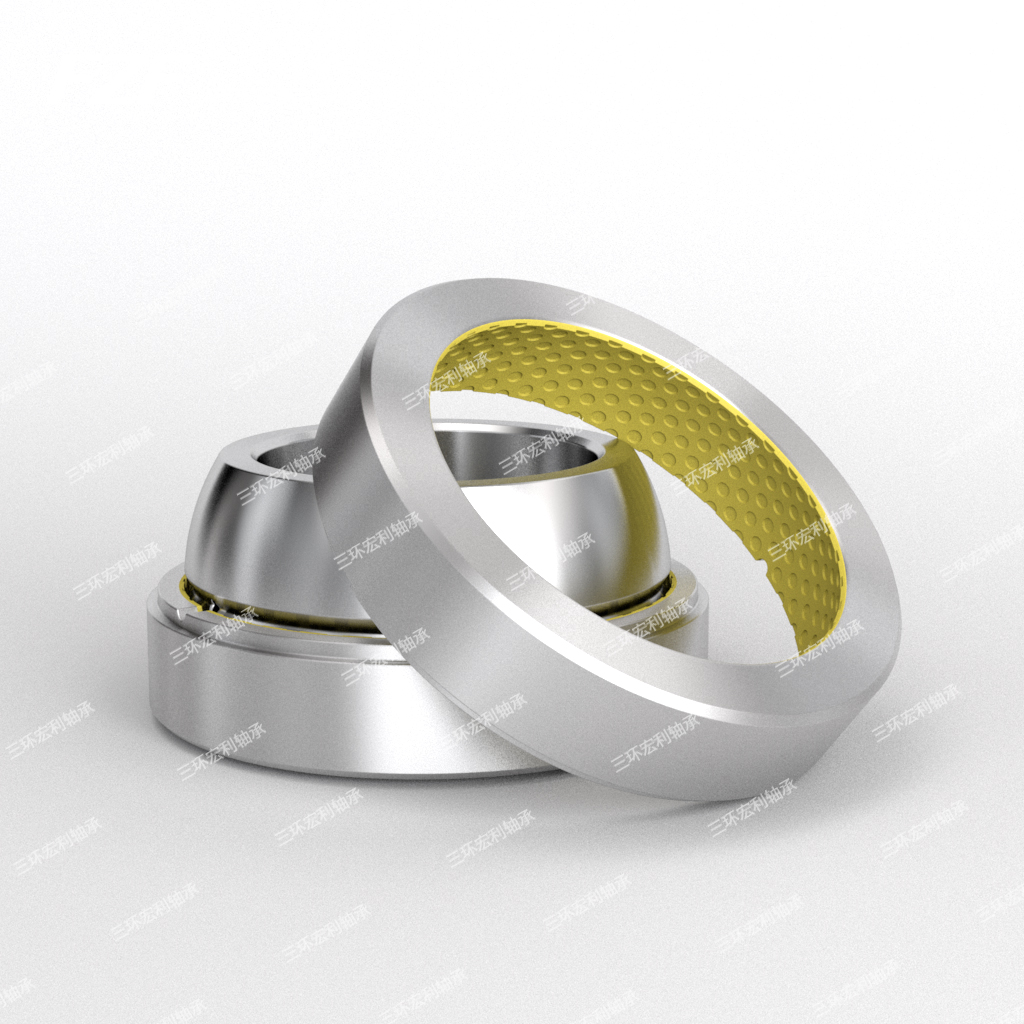

    FZF系列自润滑关节轴承分为三大类,即向心关节轴承(GE…FZF和GEW…FZF)、推力关节轴承(GX…FZF)和角接触关节轴承(GAC…FZF),其基本代号的表示方法如下:

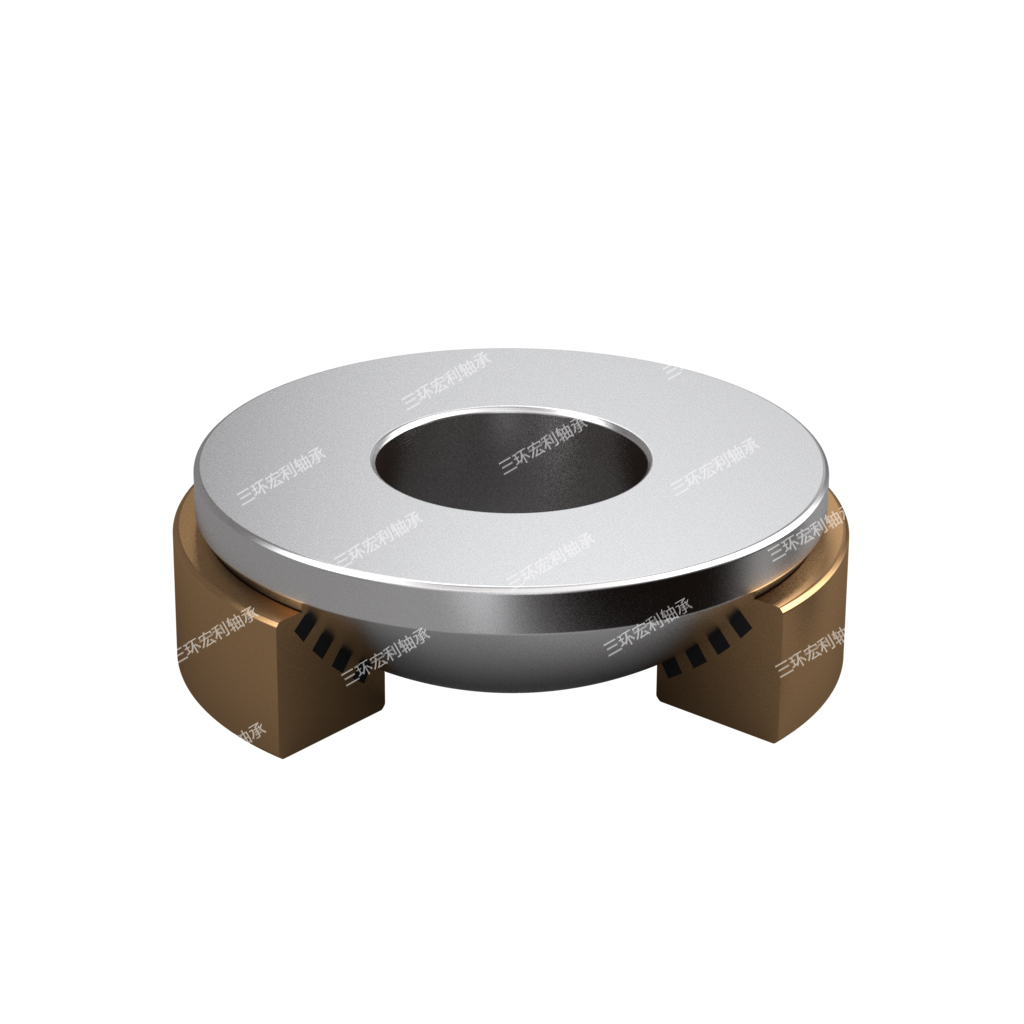

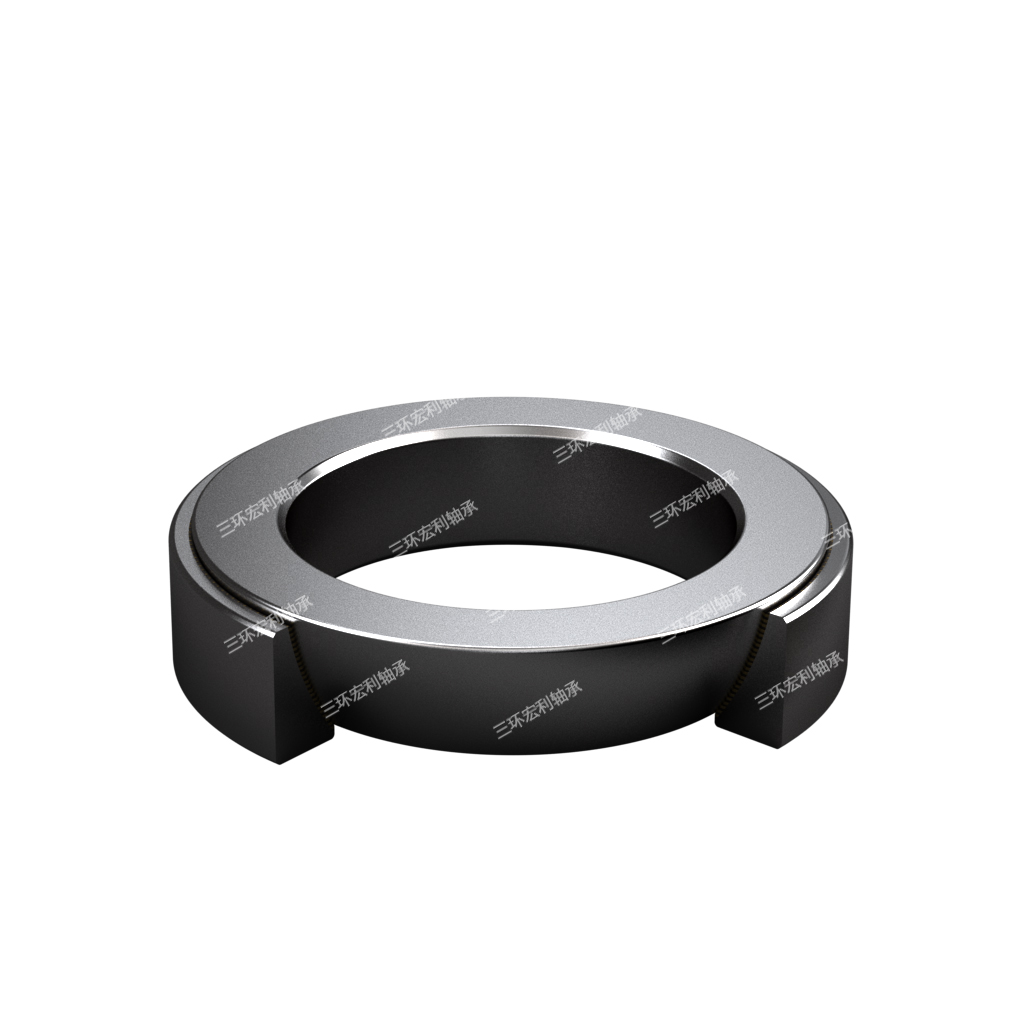

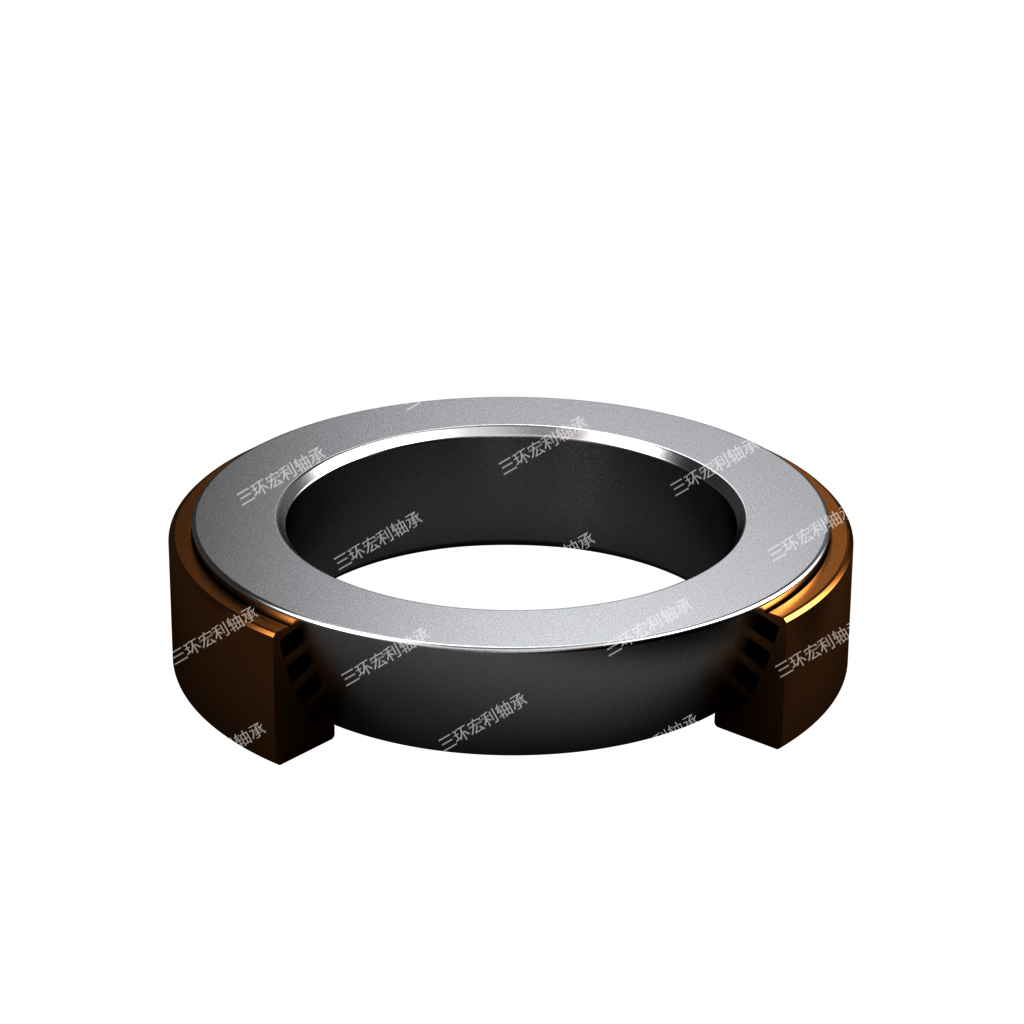

    自润滑向心关节轴承(GE…FZF 、GEW…FZF)能承受径向载荷和任一方向较小的轴向(联合)载荷;自润滑推力关节轴承(GX…FZF)能承受一方向的轴向载荷或轴向和径向联合载荷(此时其径向载荷值不得大于轴向载荷值的0.5倍);自润滑角接触关节轴承(GAC…FZF)能承受径向载荷和一方向的轴向(联合)载荷。


■关节轴承型号及结构

具体内容请点击下面的连接:

●关节轴承型号及结构


■向心关节轴承设计

具体内容请点击下面的连接:

●向心关节轴承设计


■向心关节轴承使用与维护

具体内容请点击下面的连接:

●向心关节轴承使用与维护


■自润滑材料

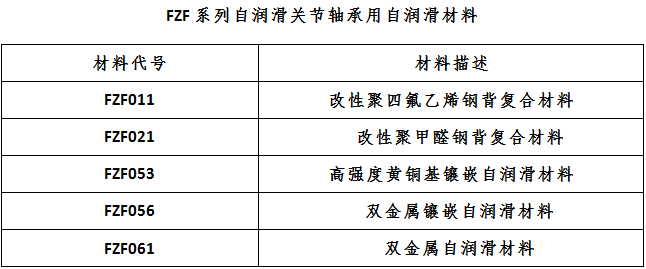

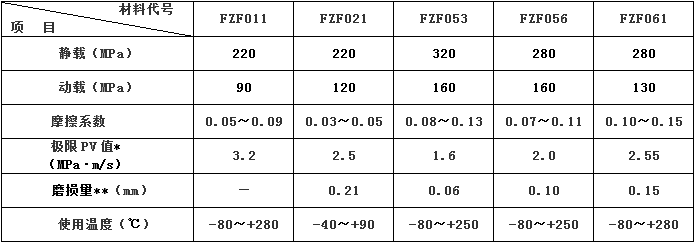

    FZF系列自润滑材料具有优异的减摩性、耐磨性和自润滑性,同时还具有较高的承载能力和良好的尺寸稳定性,可满足水工机械专用自润滑关节轴承的需要。下表为FZF系列自润滑关节轴承用自润滑材料。



■产品应用

    FZF系列自润滑关节轴承已广泛应用于水工机械的弧形闸门(支铰轴承)、平面闸门(定轮轴承)、人字门(底枢轴承即承轴巢球衬)、液压启闭机和水轮发电机组(贯流式水轮机导水机构),以及起重运输设备、港口机械(岸桥)、冶金设备(推焦机)、工程机械等行业。随着市场开发力度的加大,自润滑关节轴承的应用领域将会不断扩大。

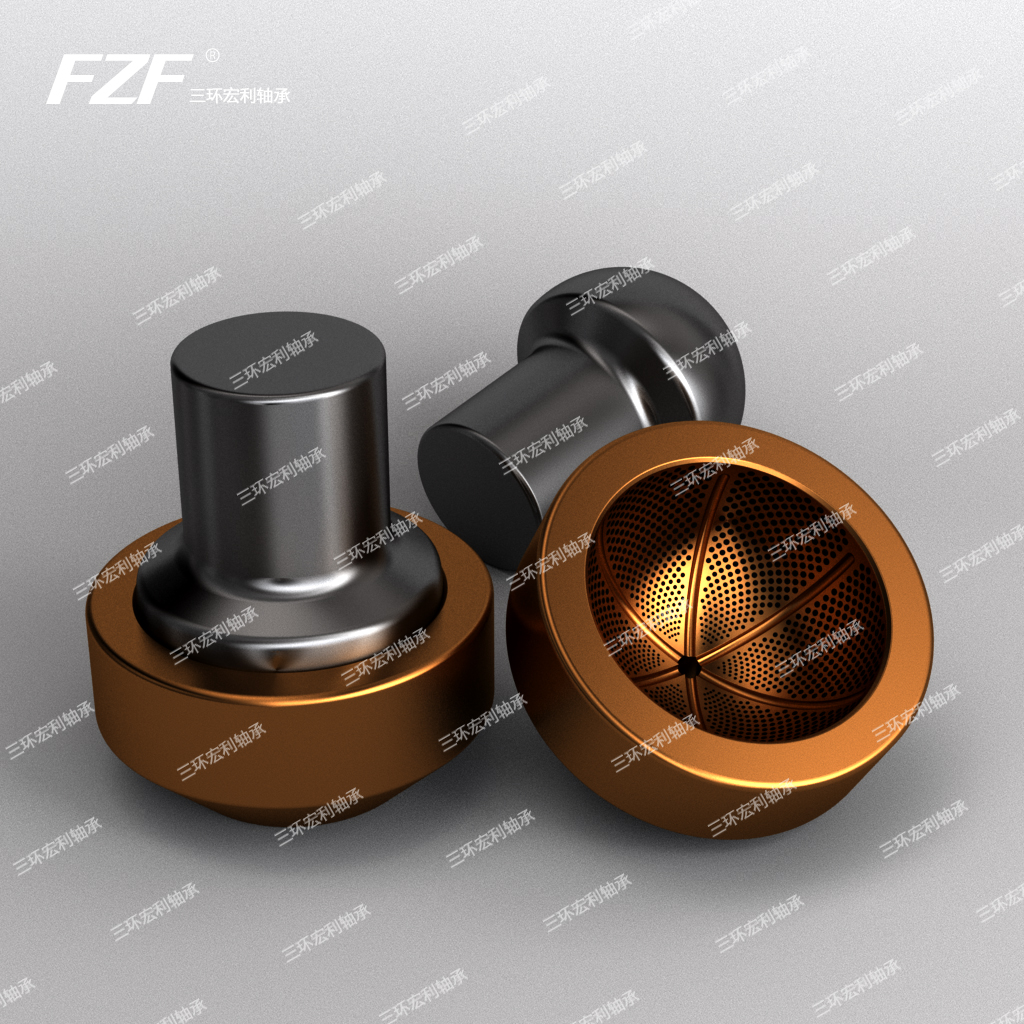

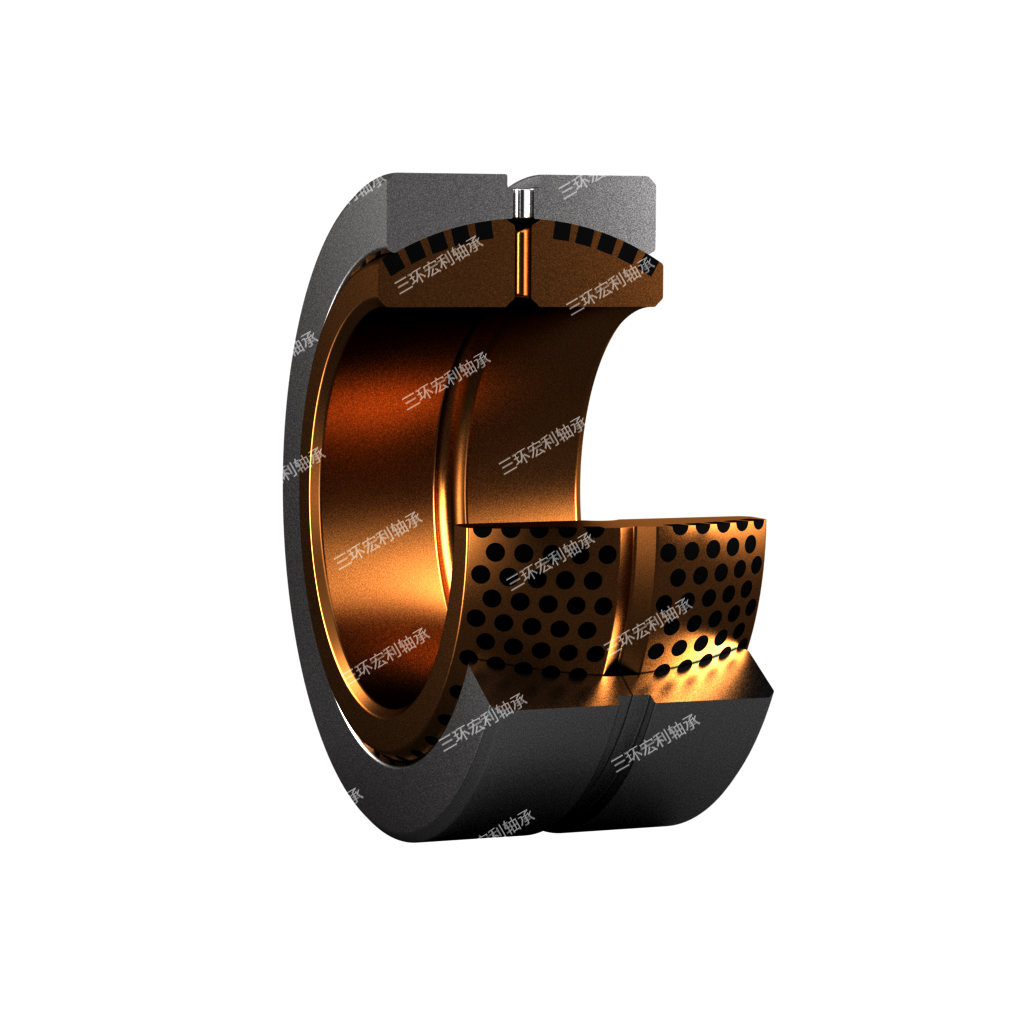

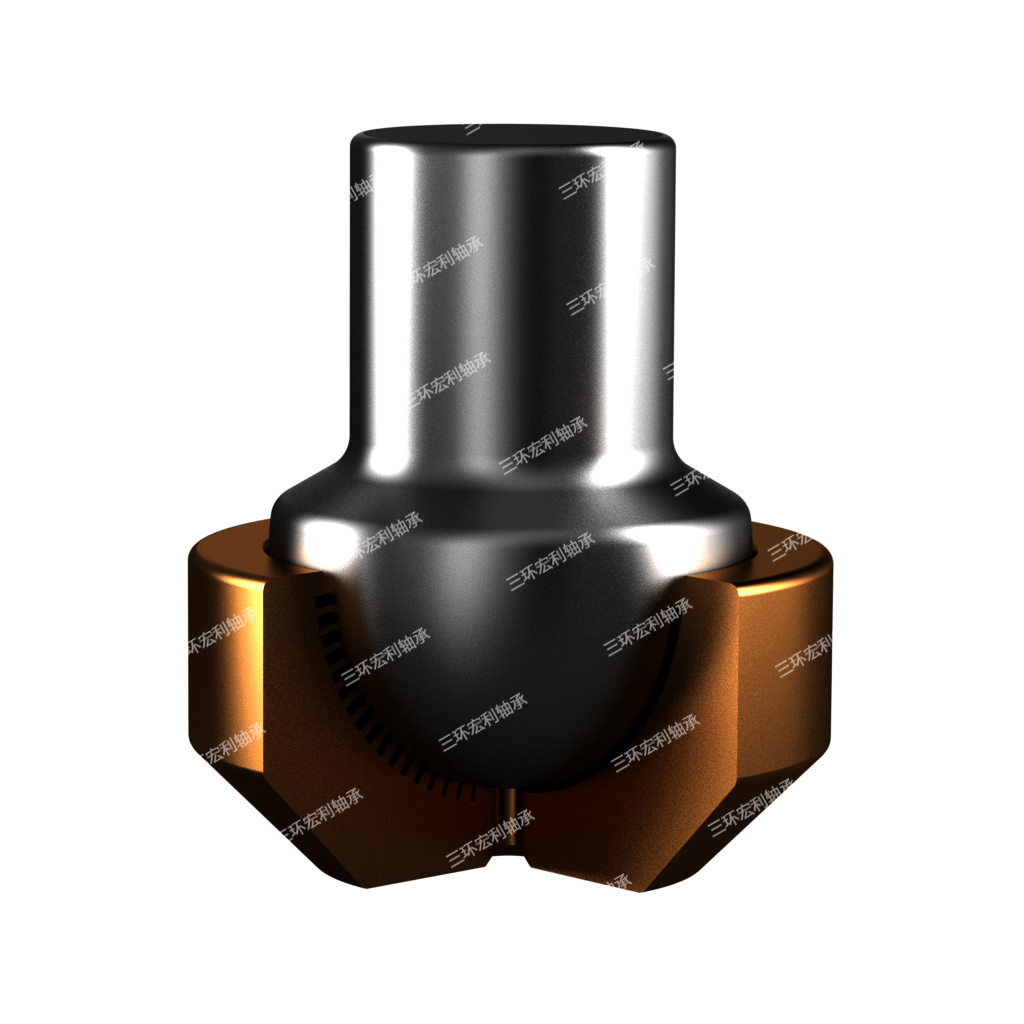

    GEW…FZF系列自润滑向心关节轴承主要应用于弧形闸门支铰轴承、平面闸门定轮轴承;GE…FZF系列自润滑向心关节轴承、GX…FZF自润滑推力关节轴承主要用于液压启闭机支座轴承;人字门底枢的承轴巢球衬一般采用FZF05镶嵌式轴承。





*-表中极限PV值是在载荷为40MPa条件下的实测值;

**-磨损量的测试条件为:载荷83MPa,滑动速度0.002m/s,累计滑动距离1000m。

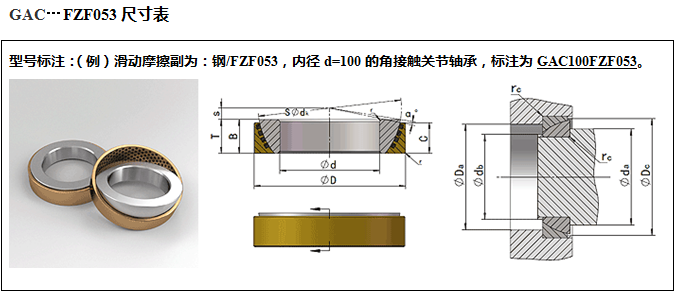

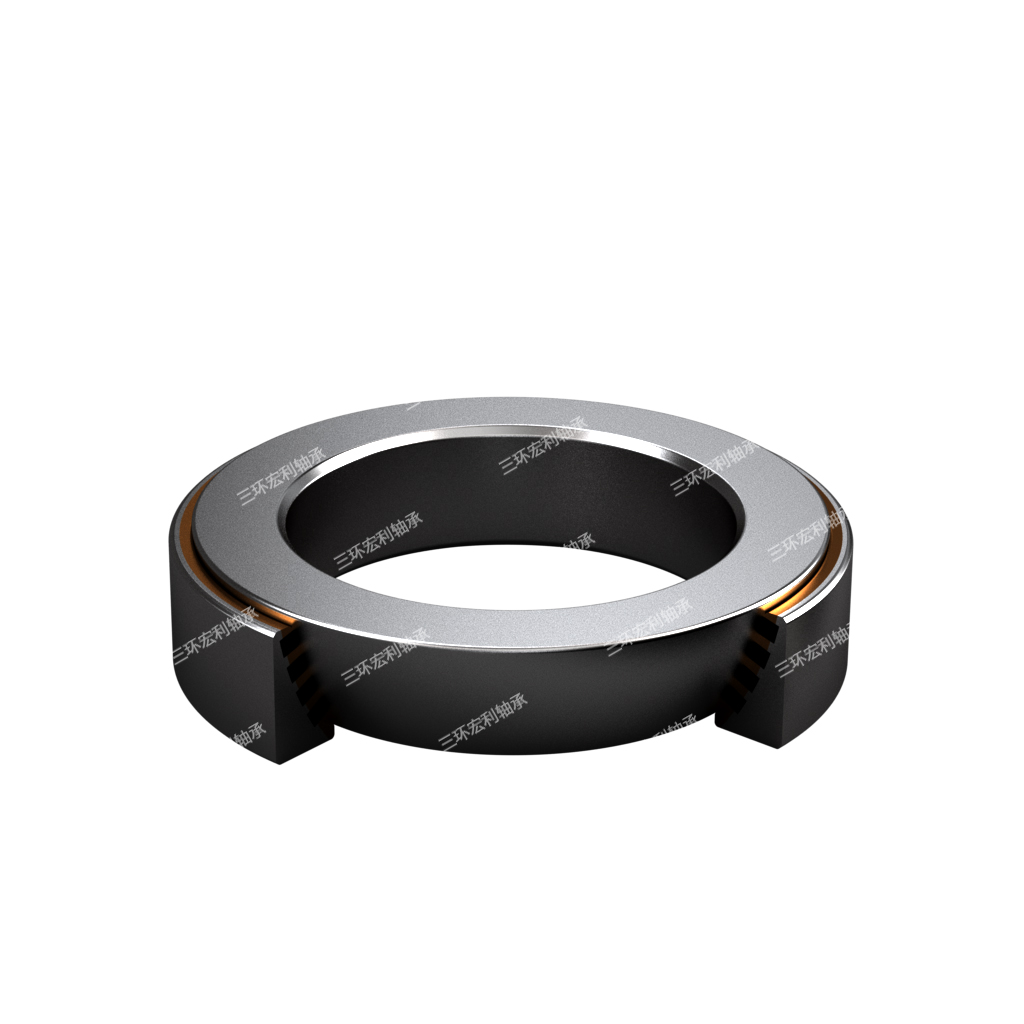

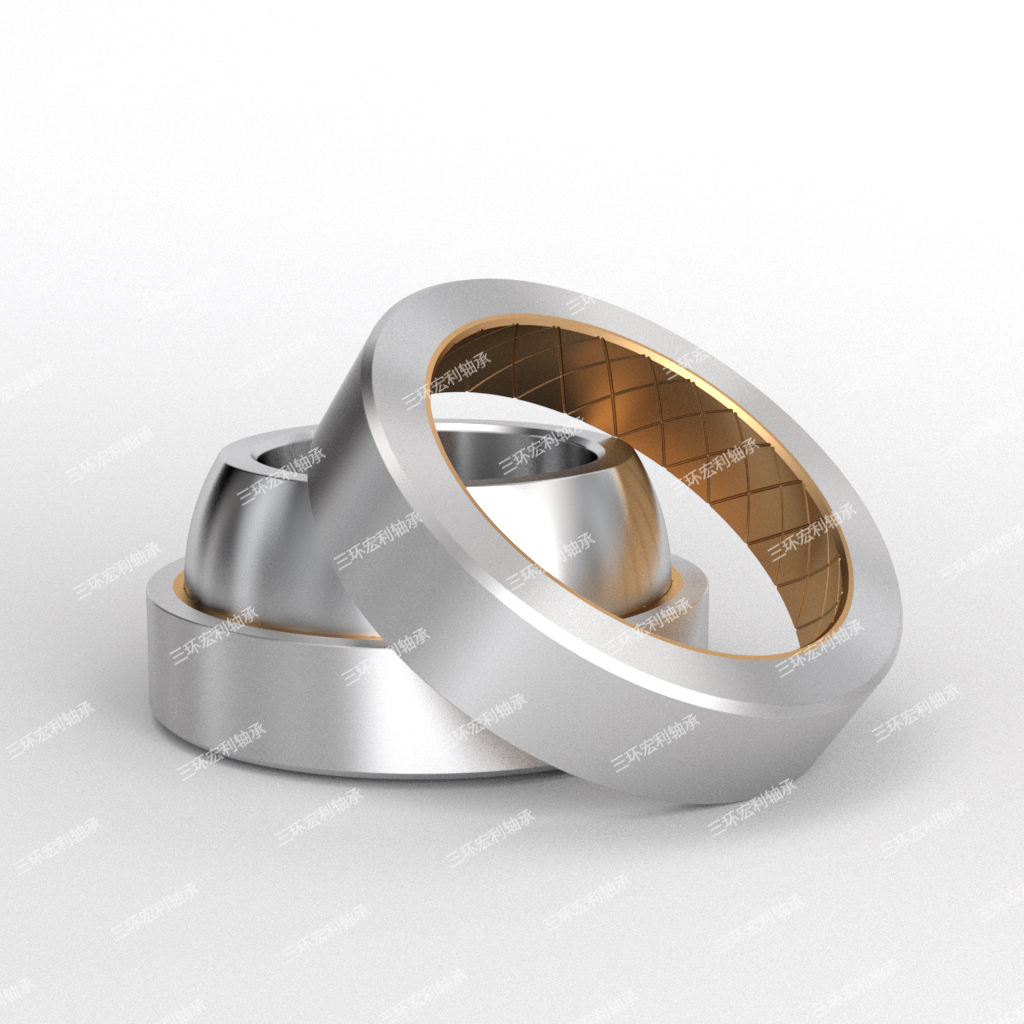

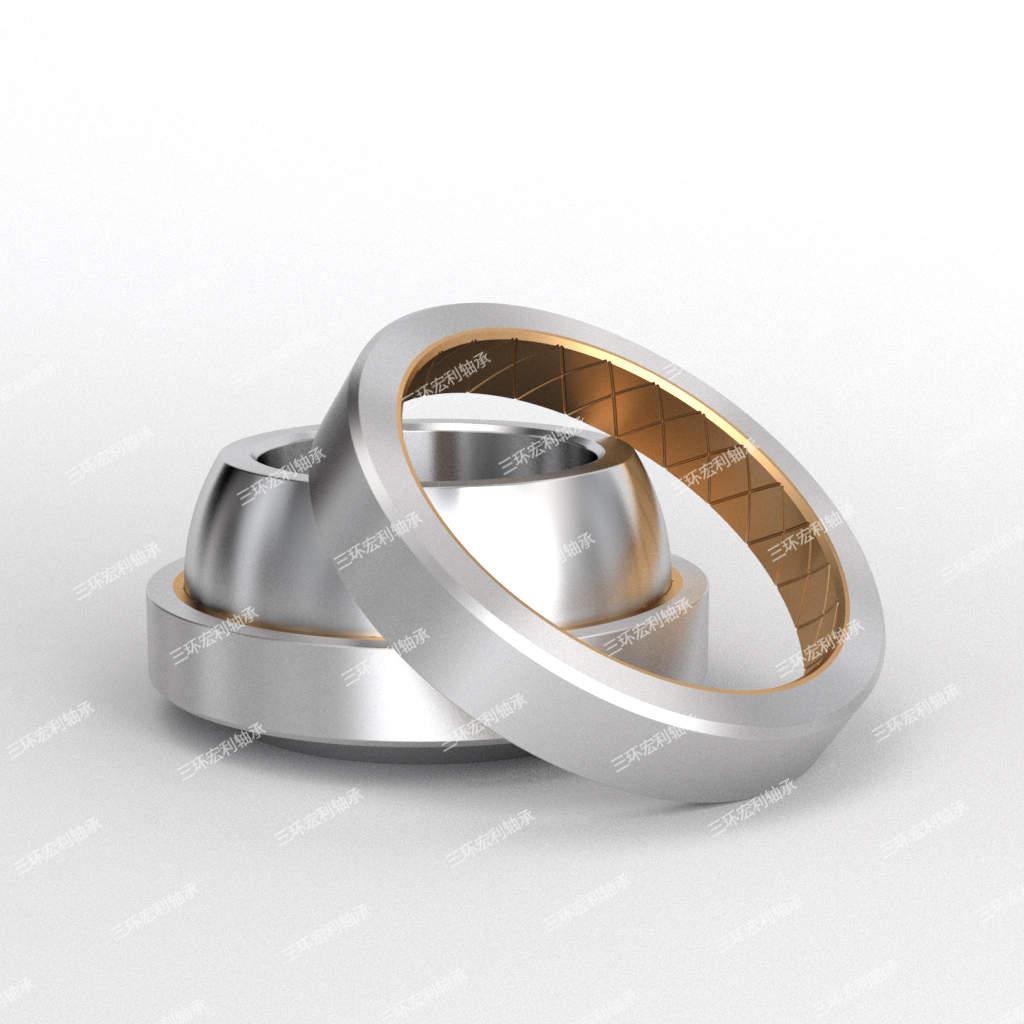

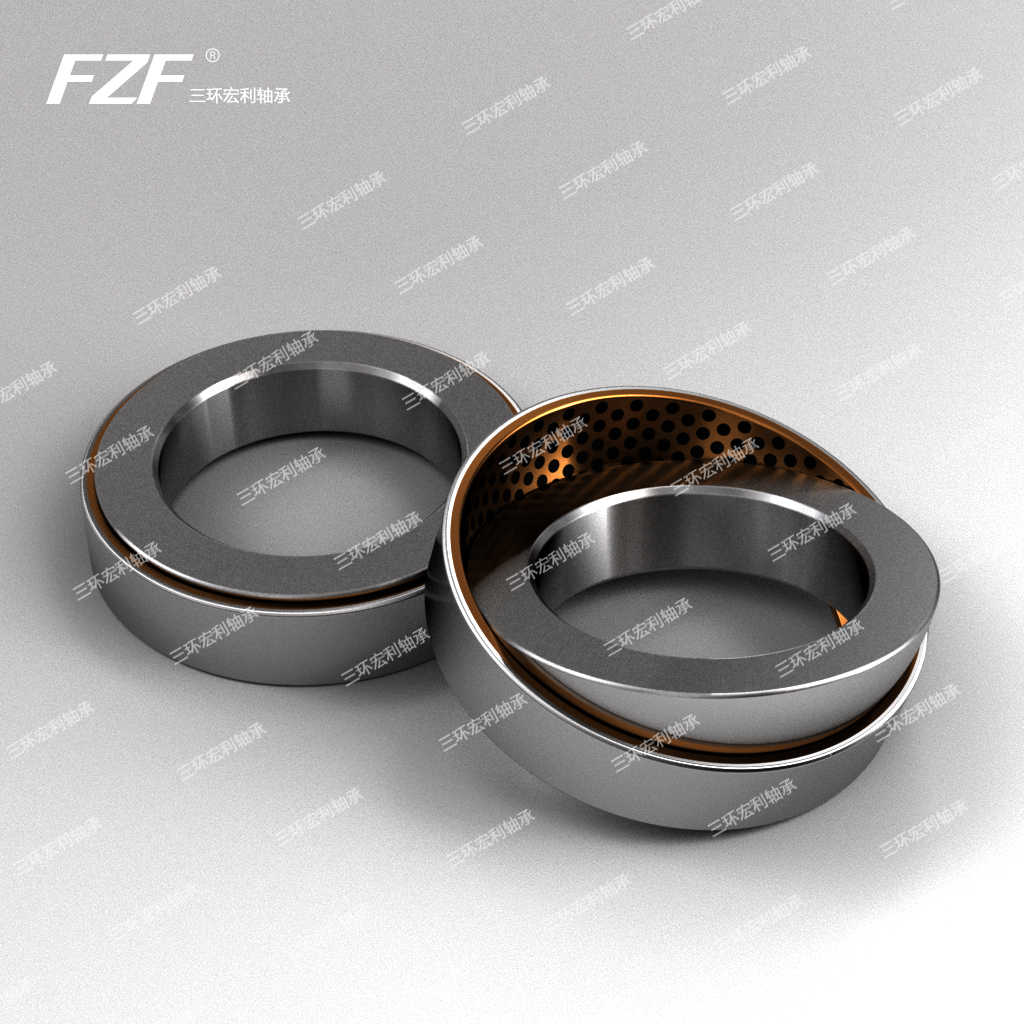

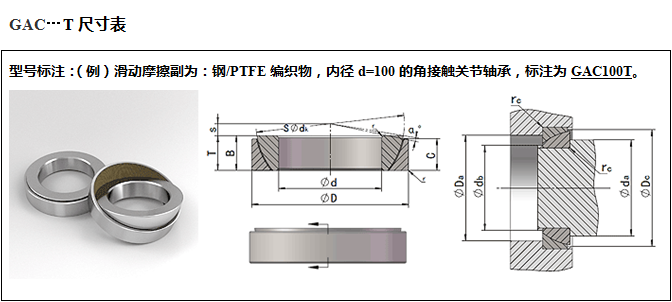

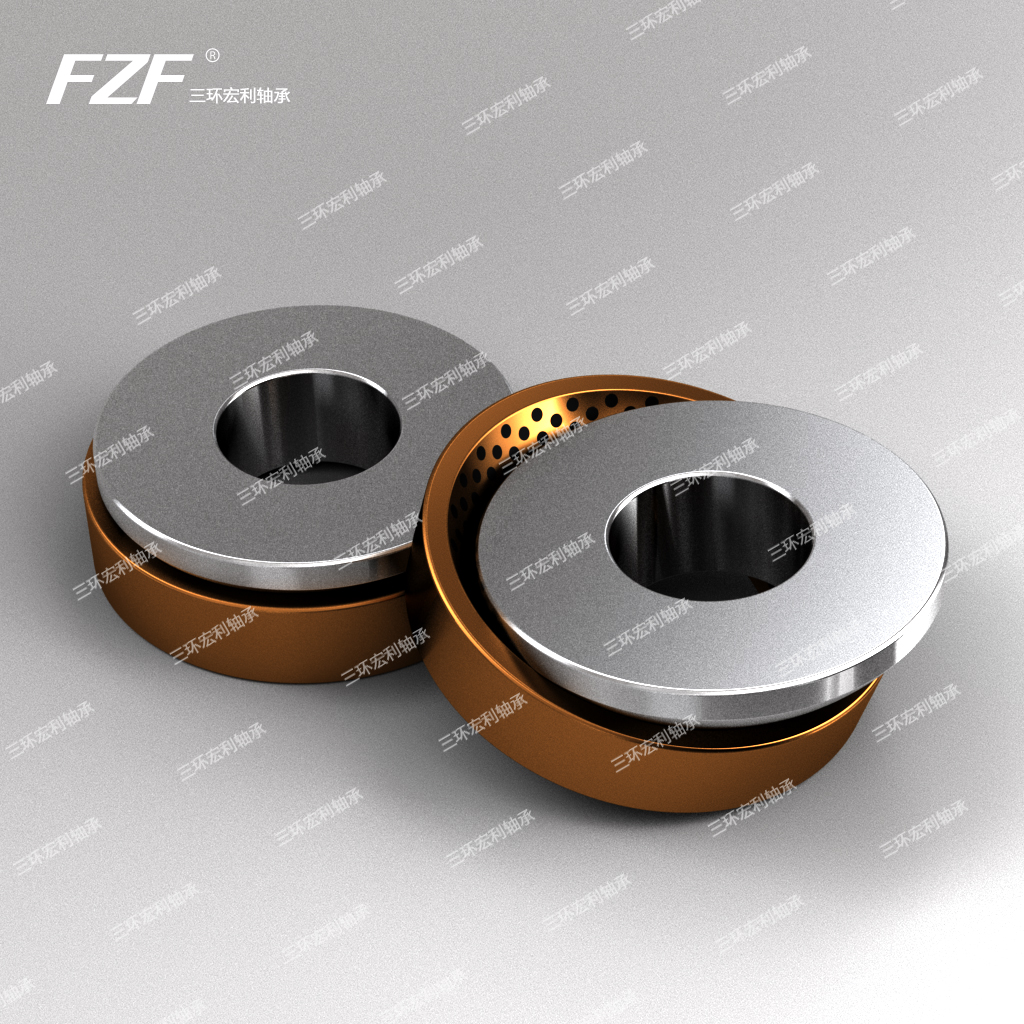

GAC...FZF系列

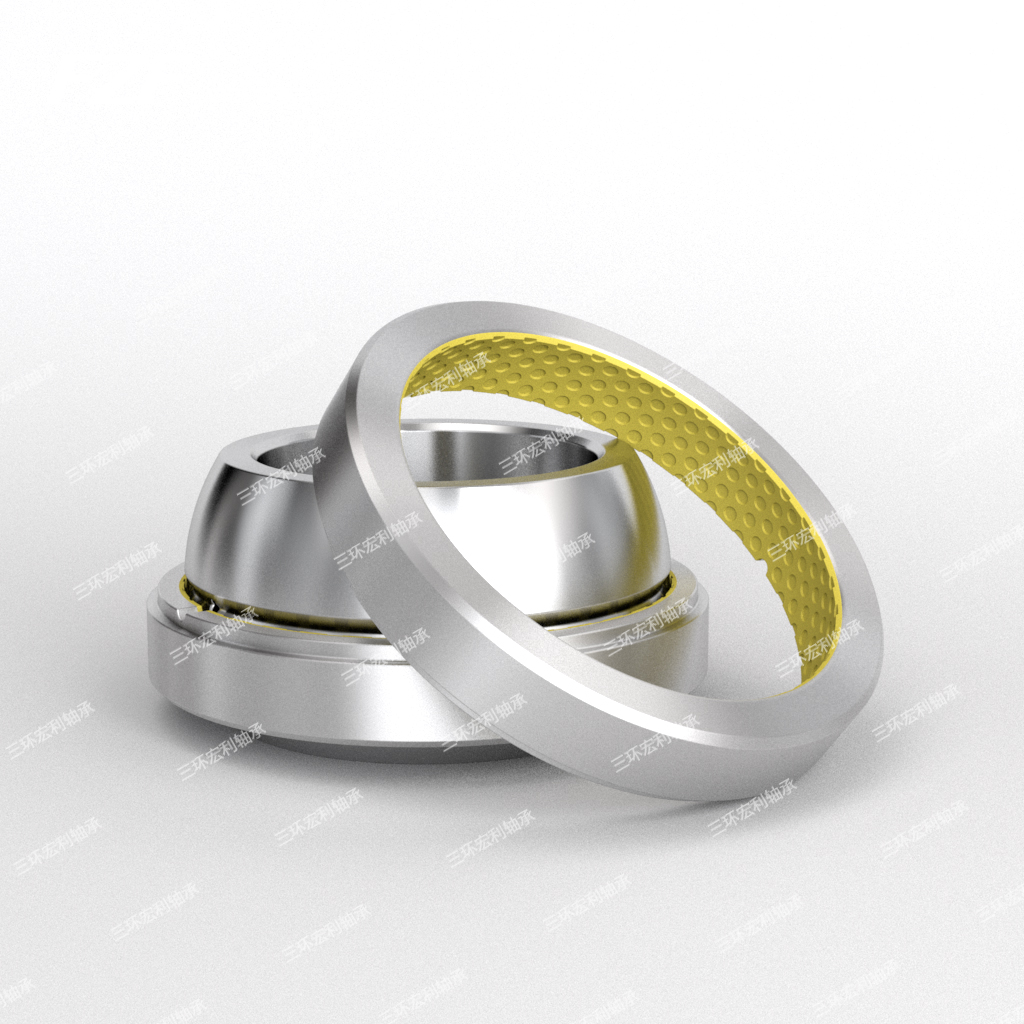

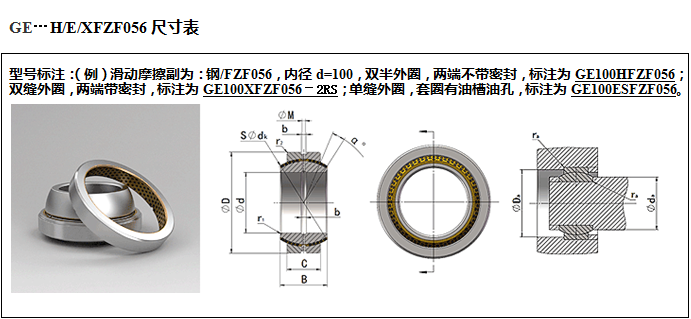

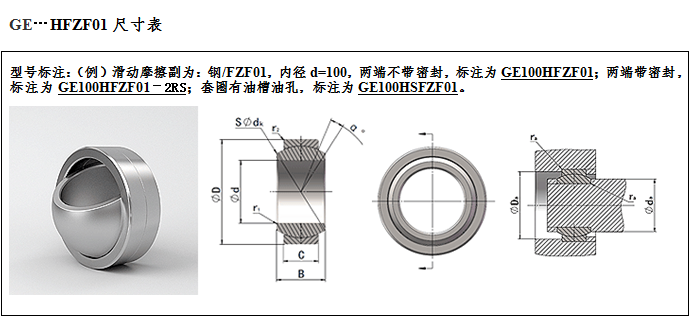

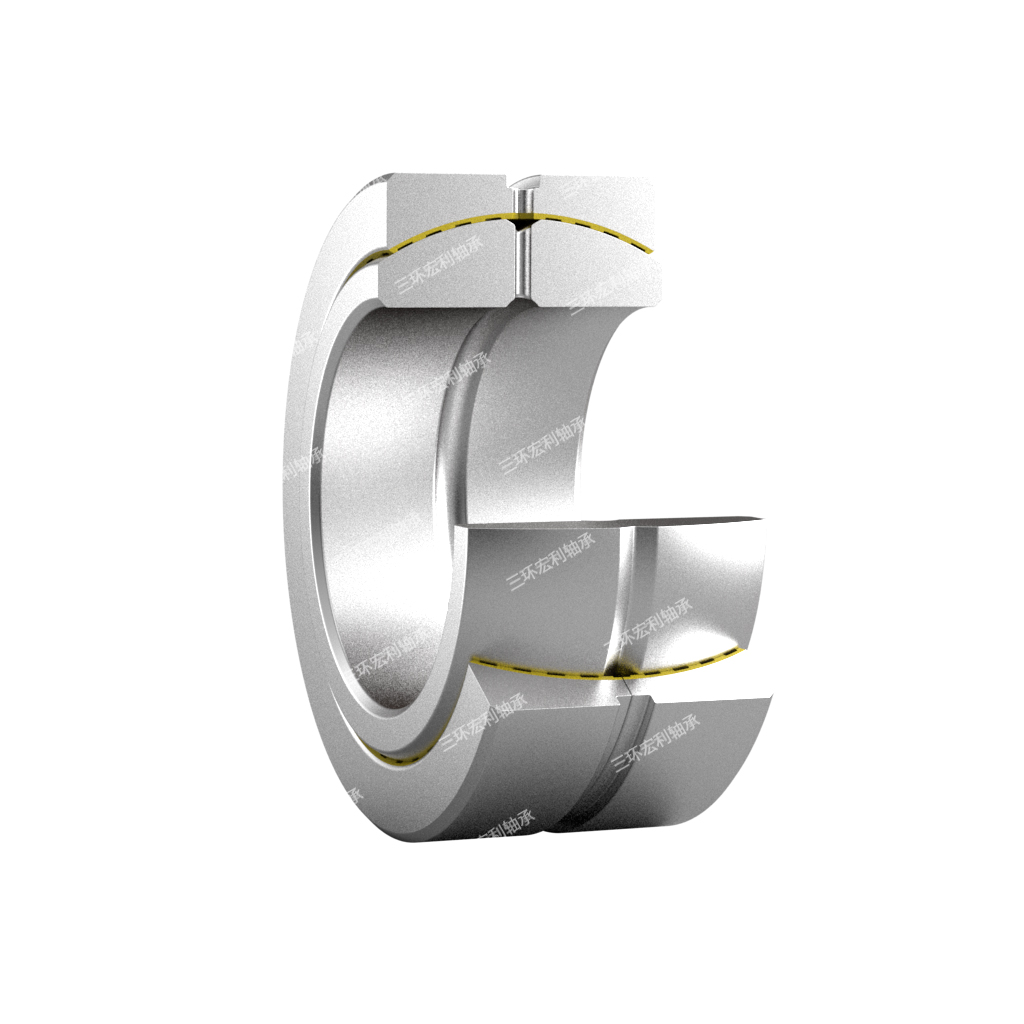

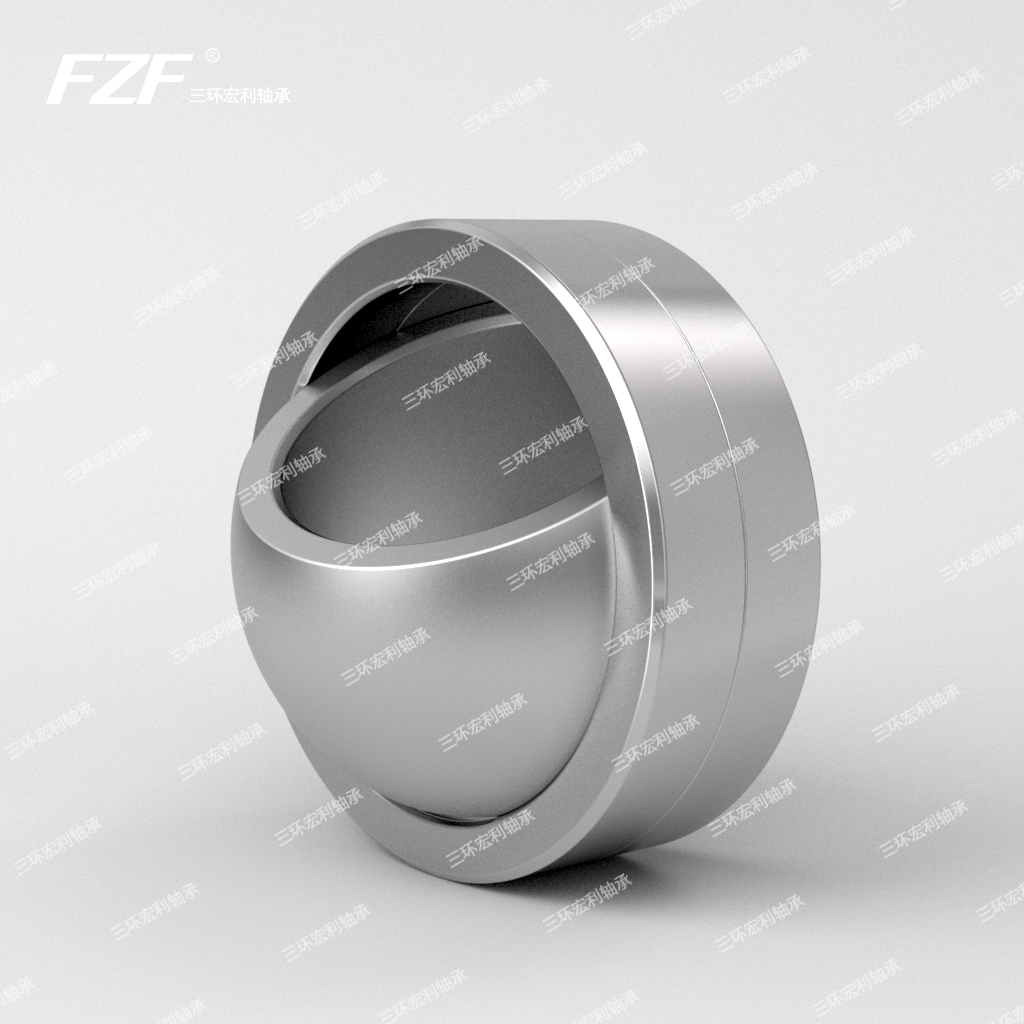

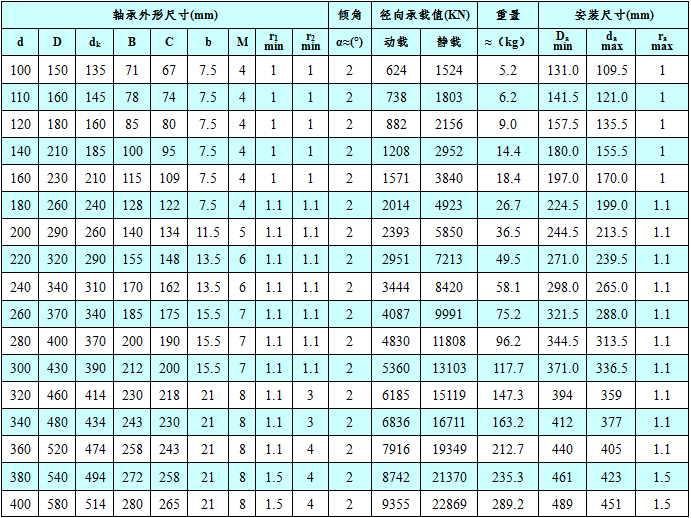

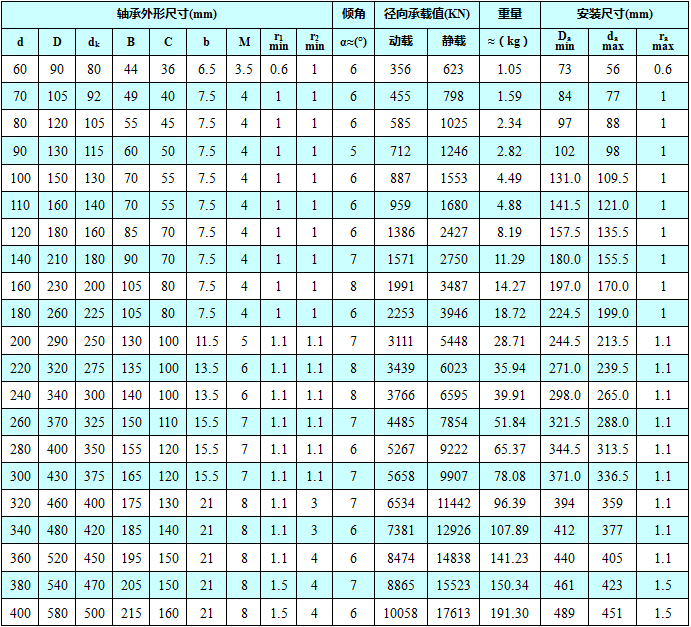

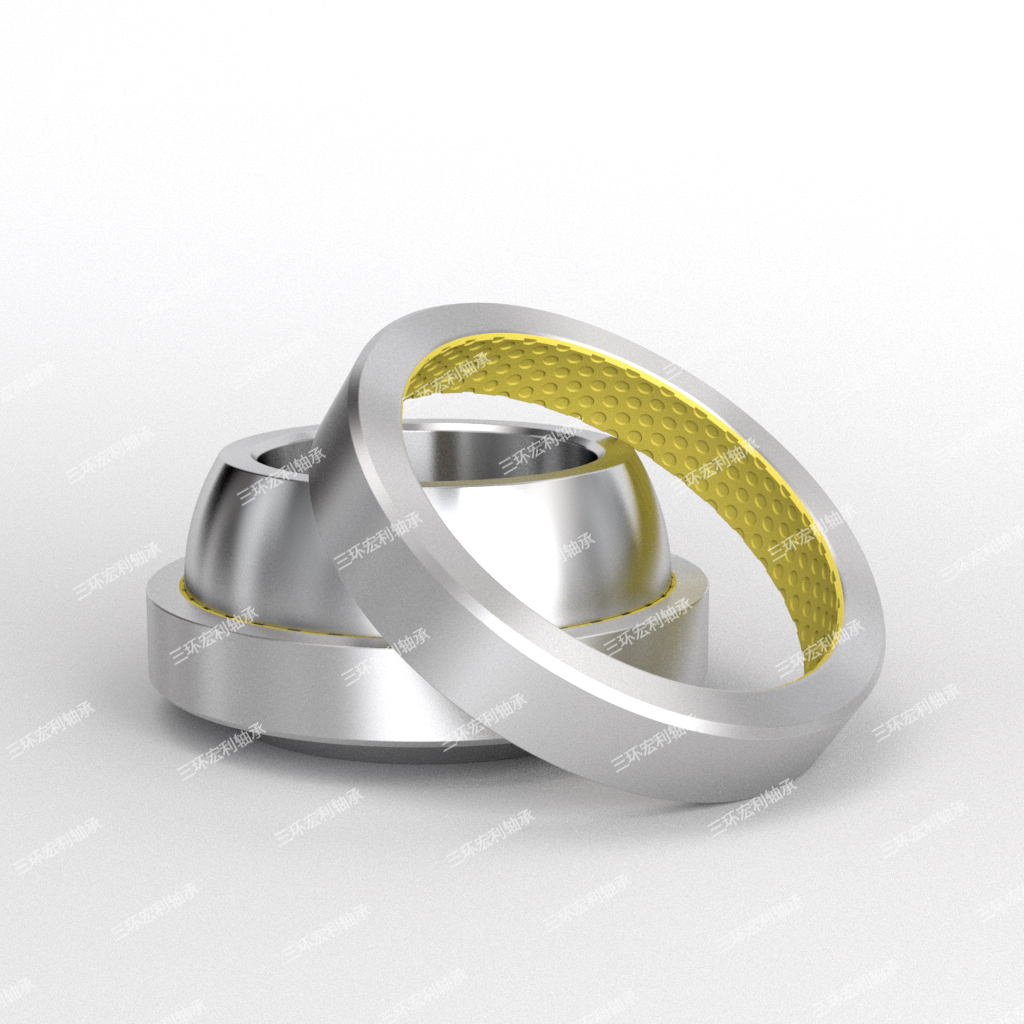

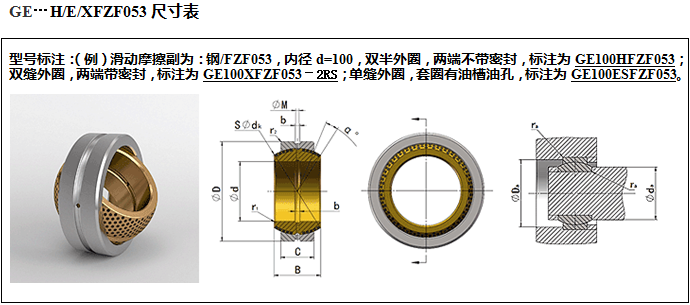

GE...FZF系列

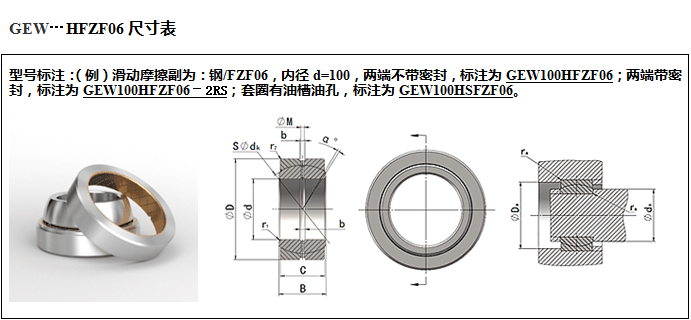

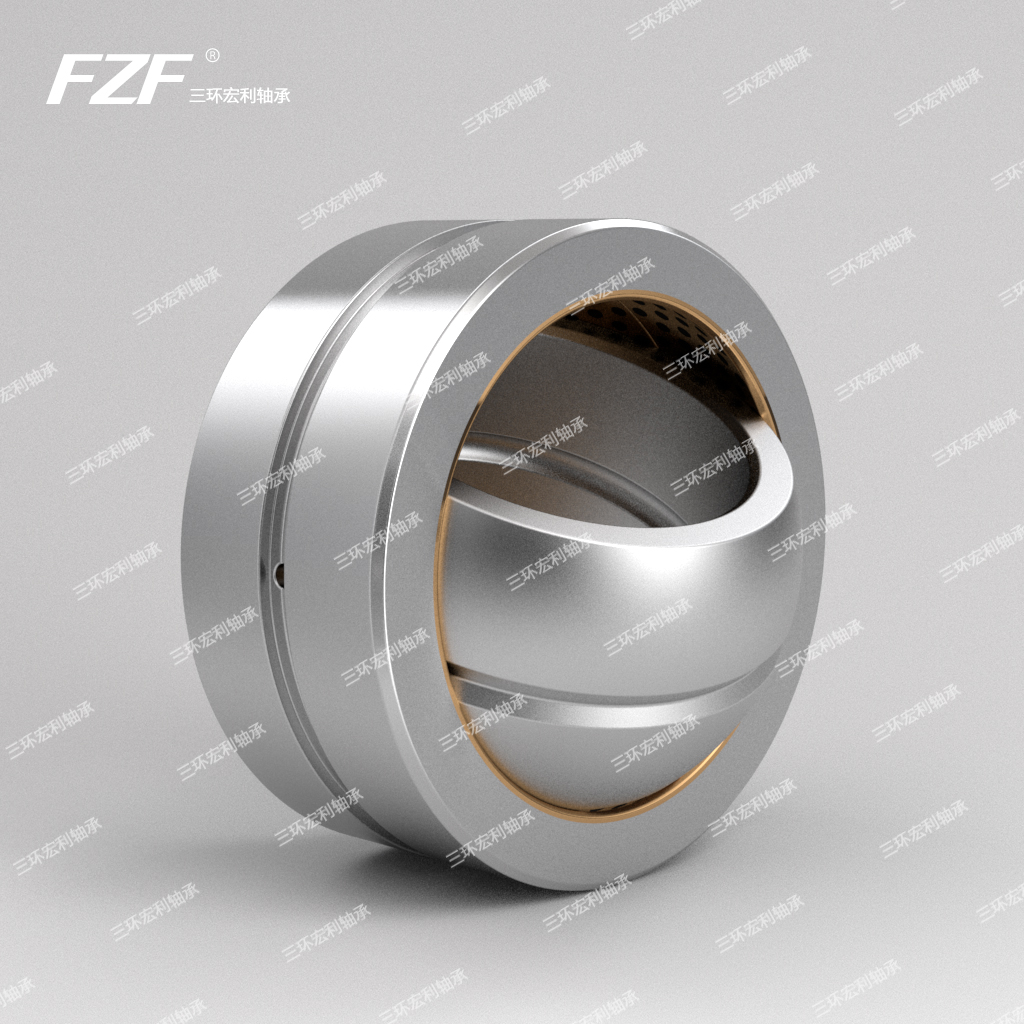

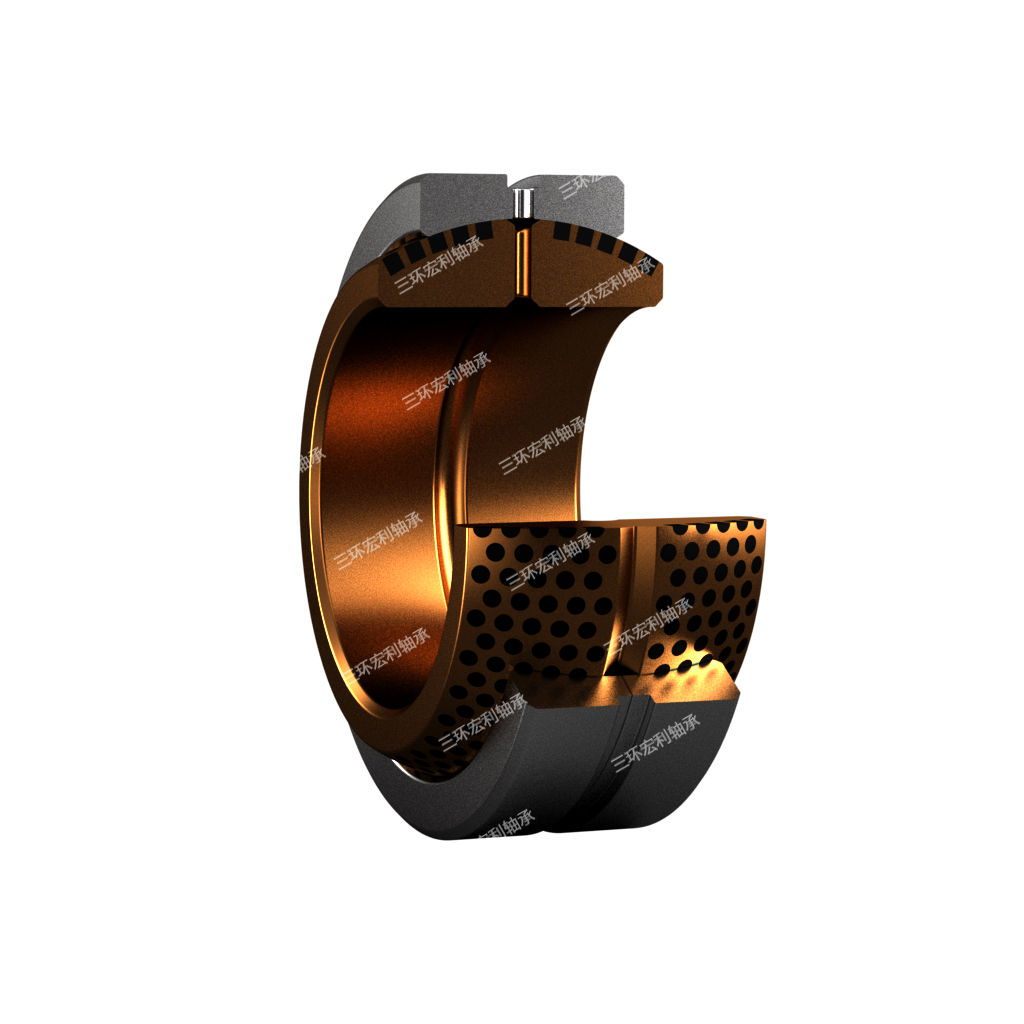

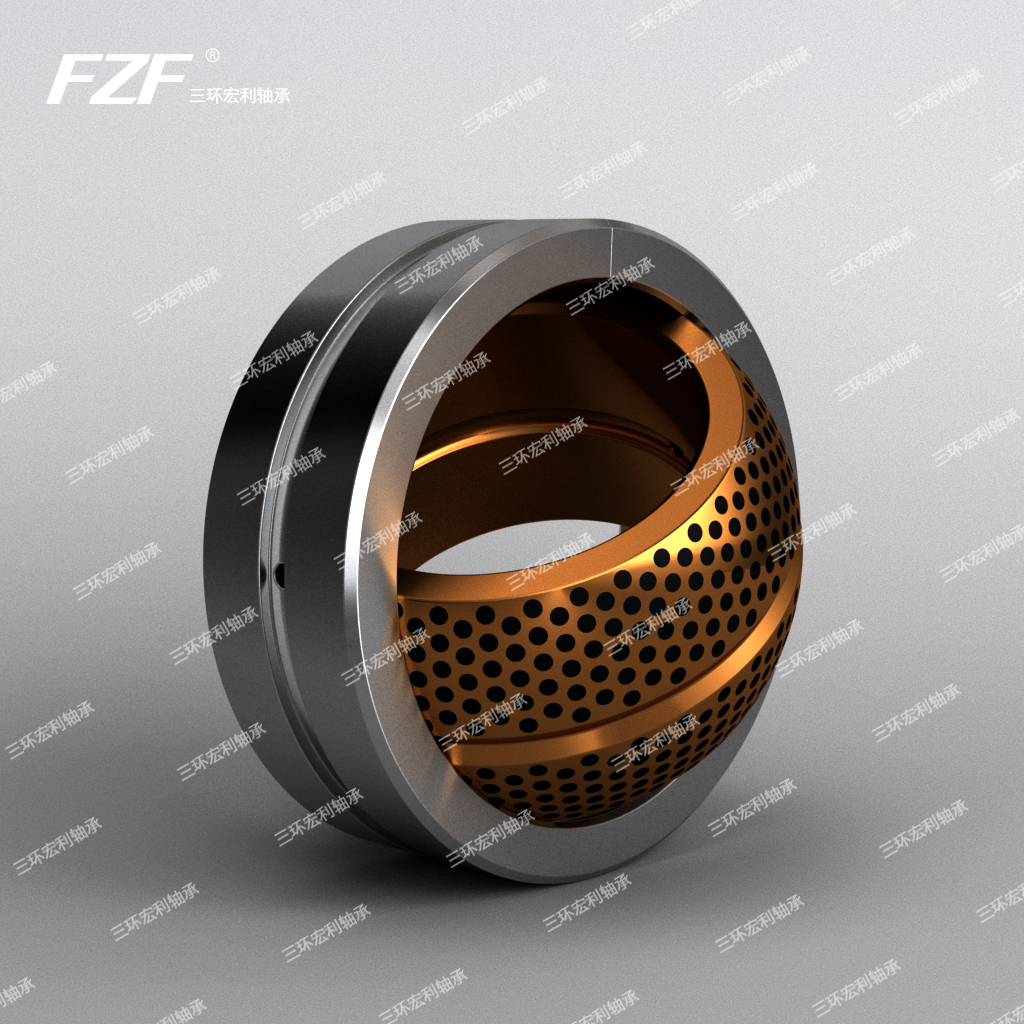

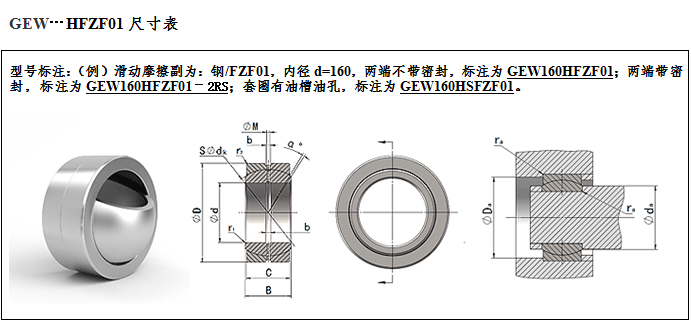

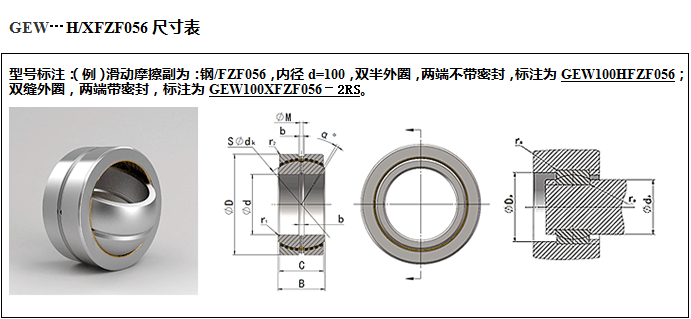

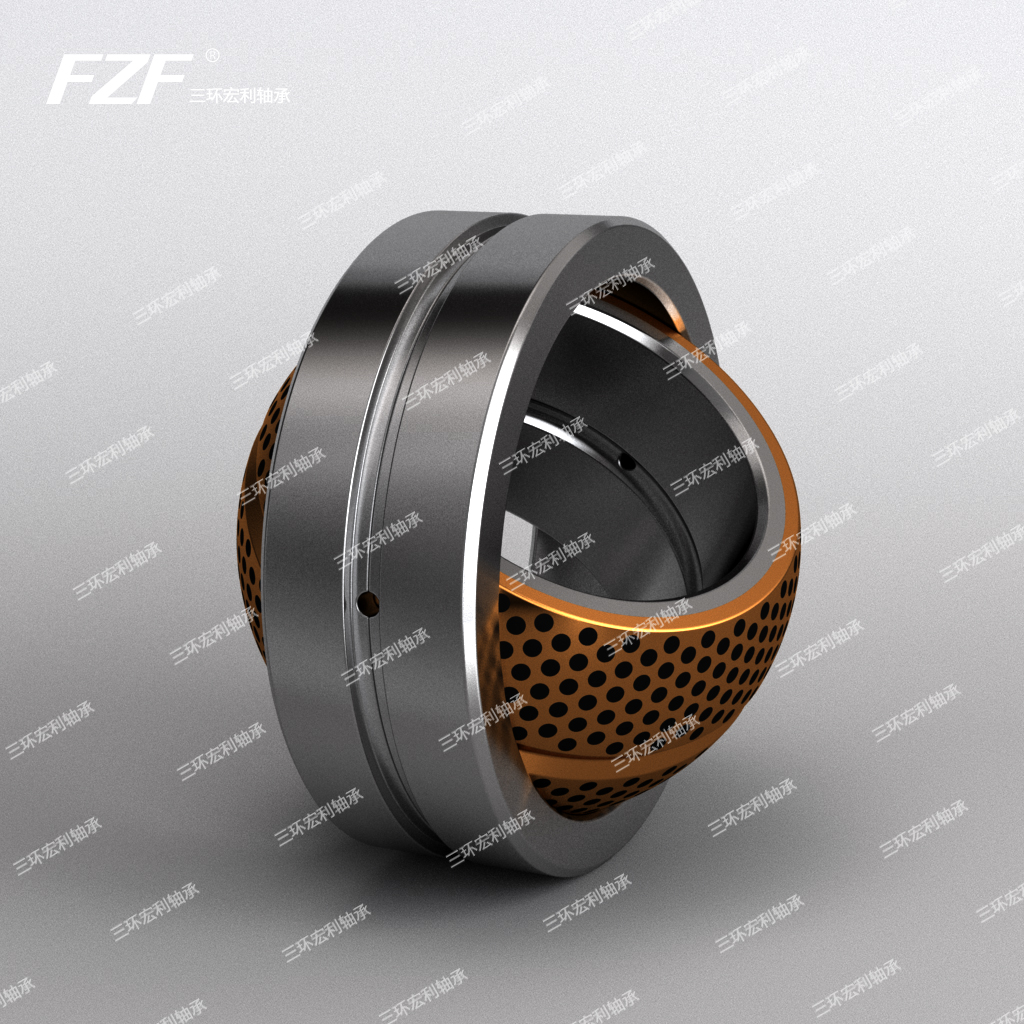

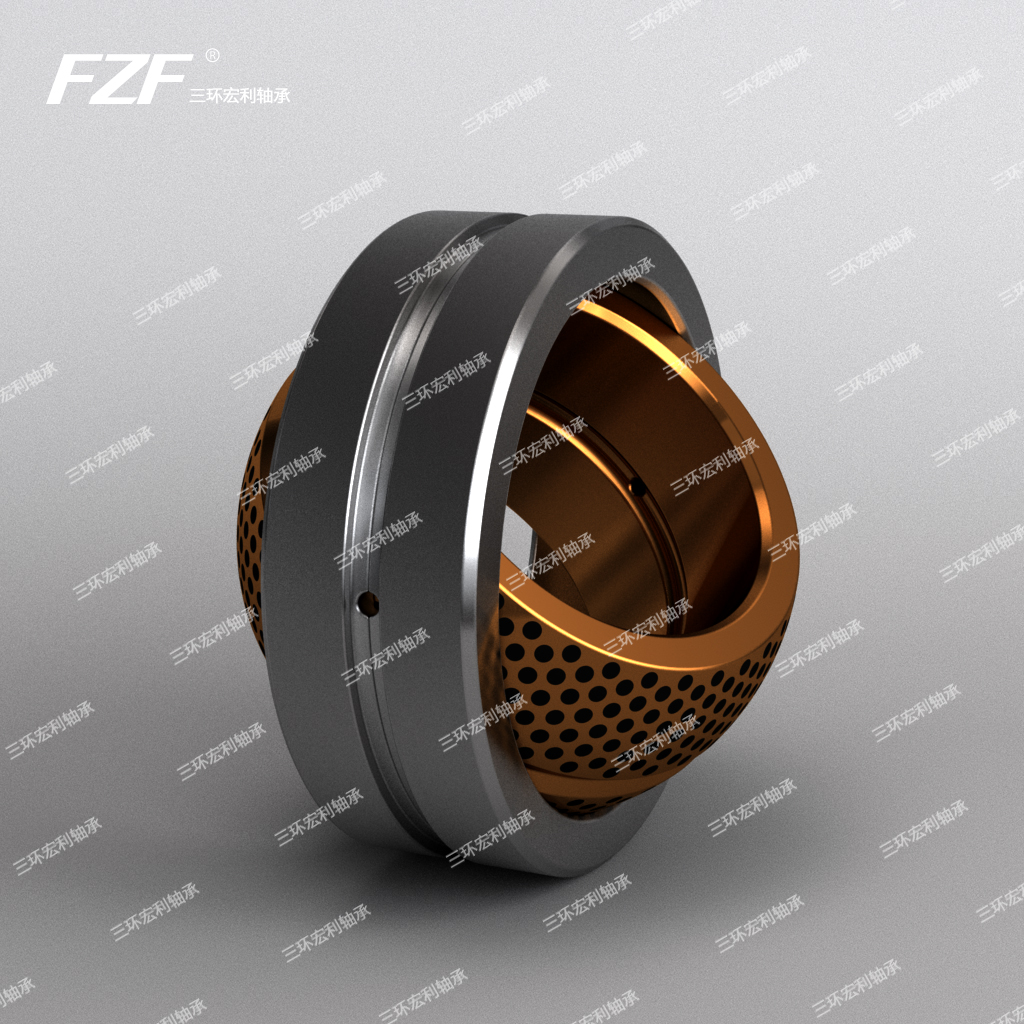

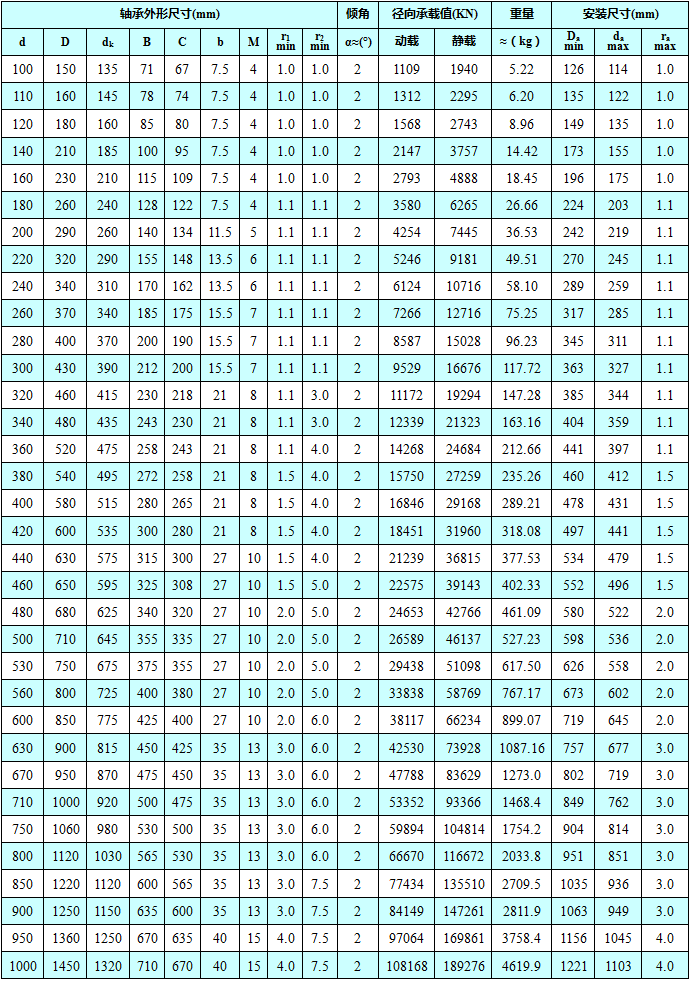

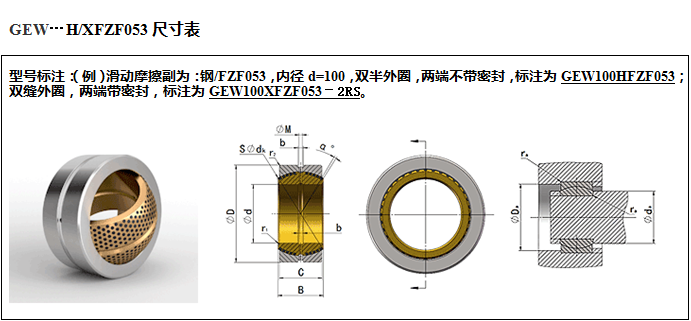

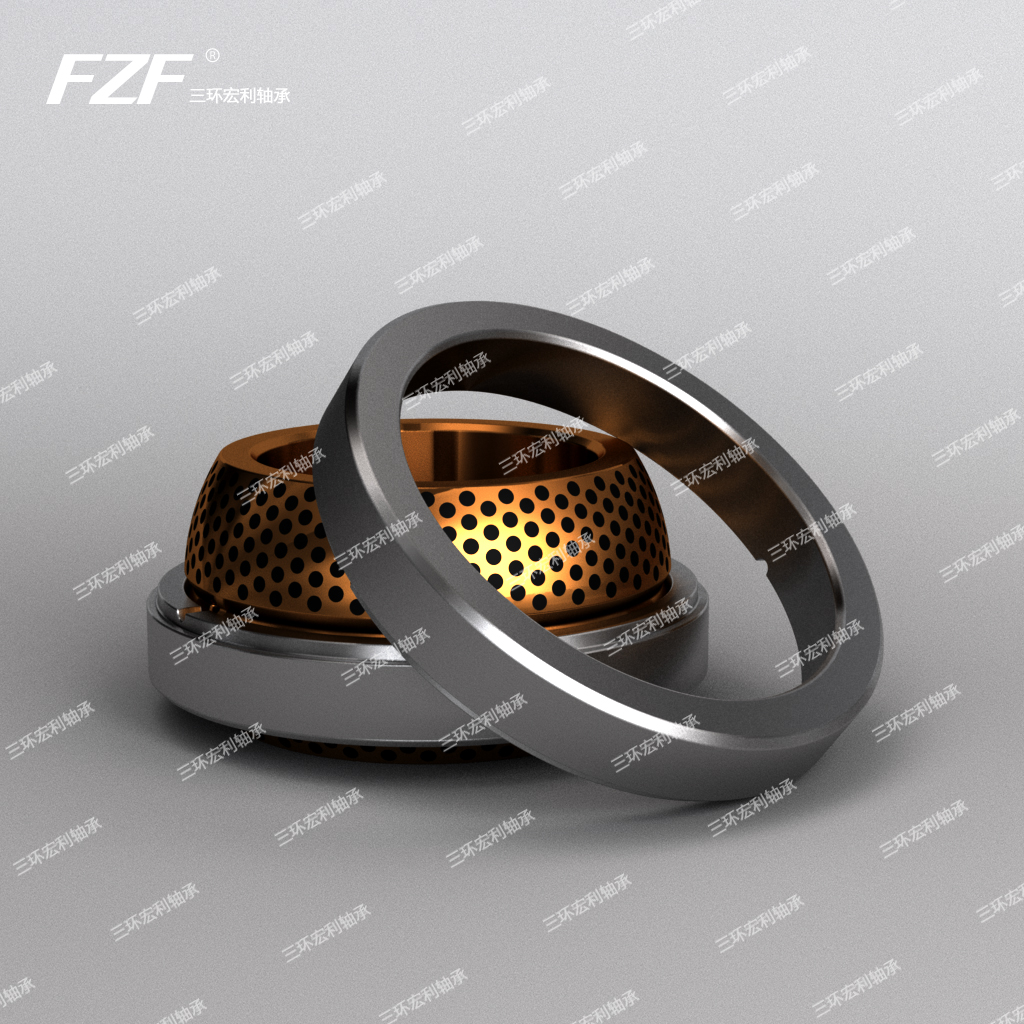

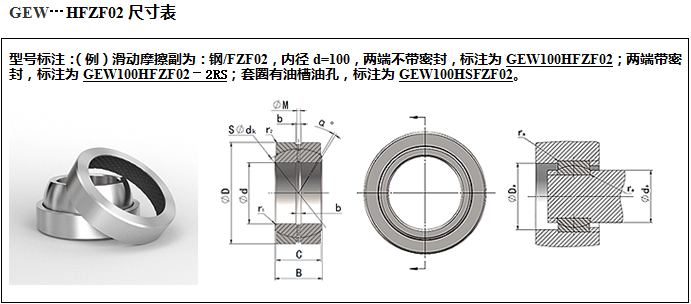

GEW...FZF系列

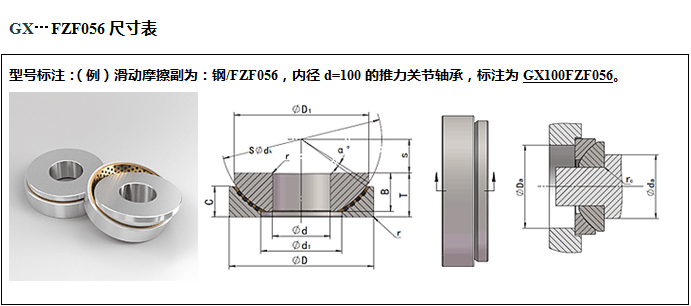

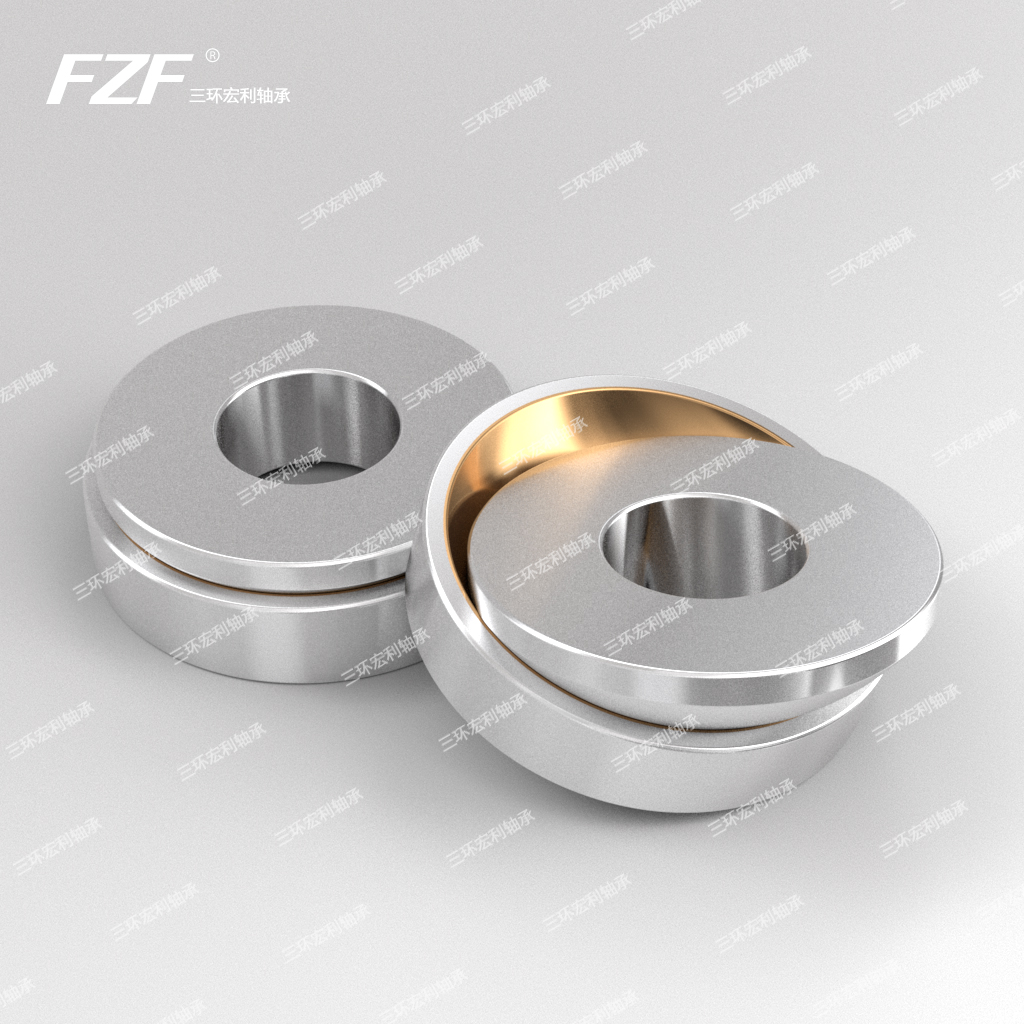

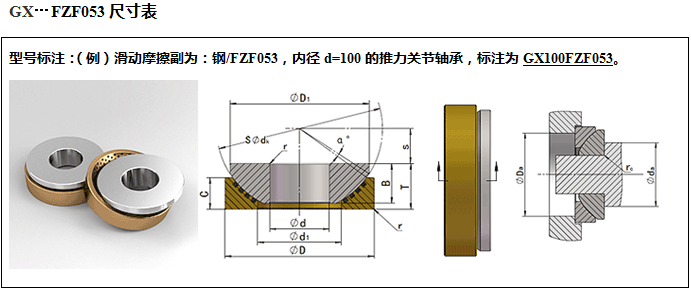

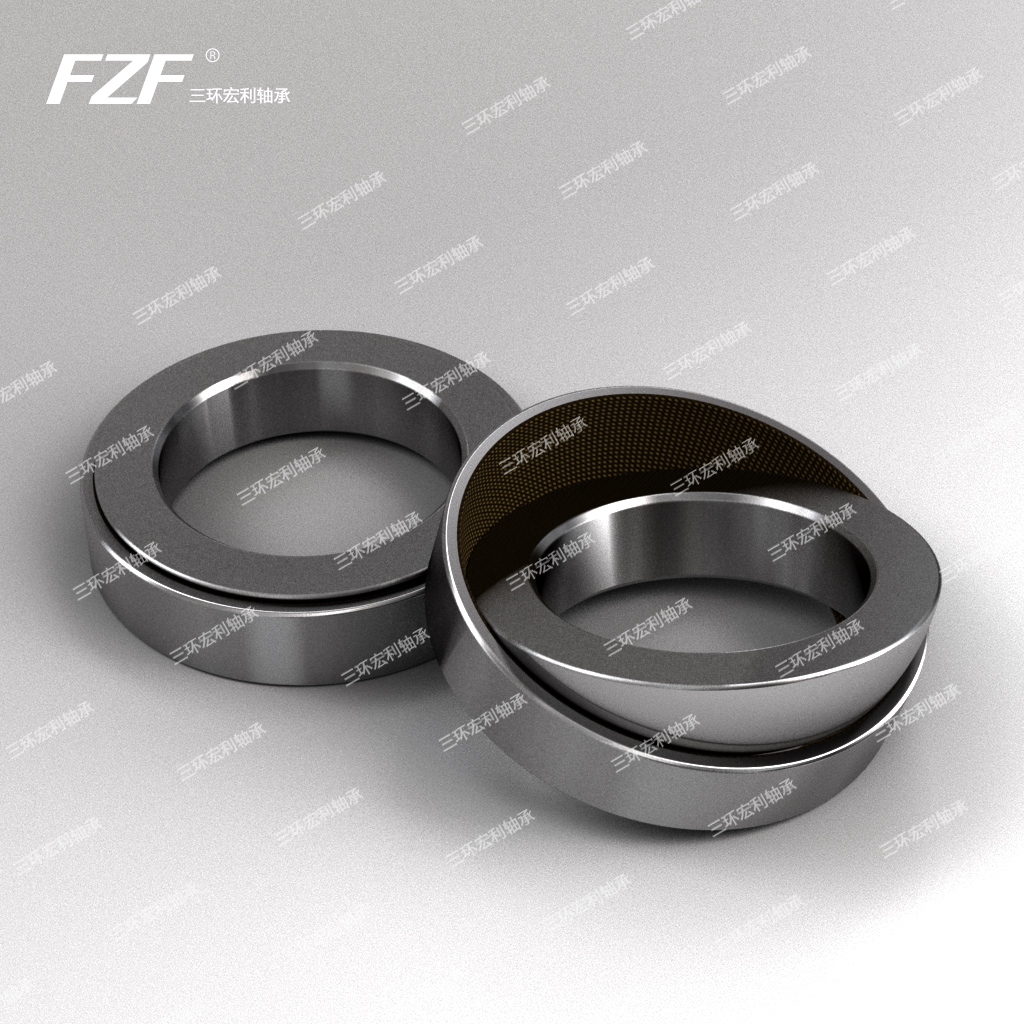

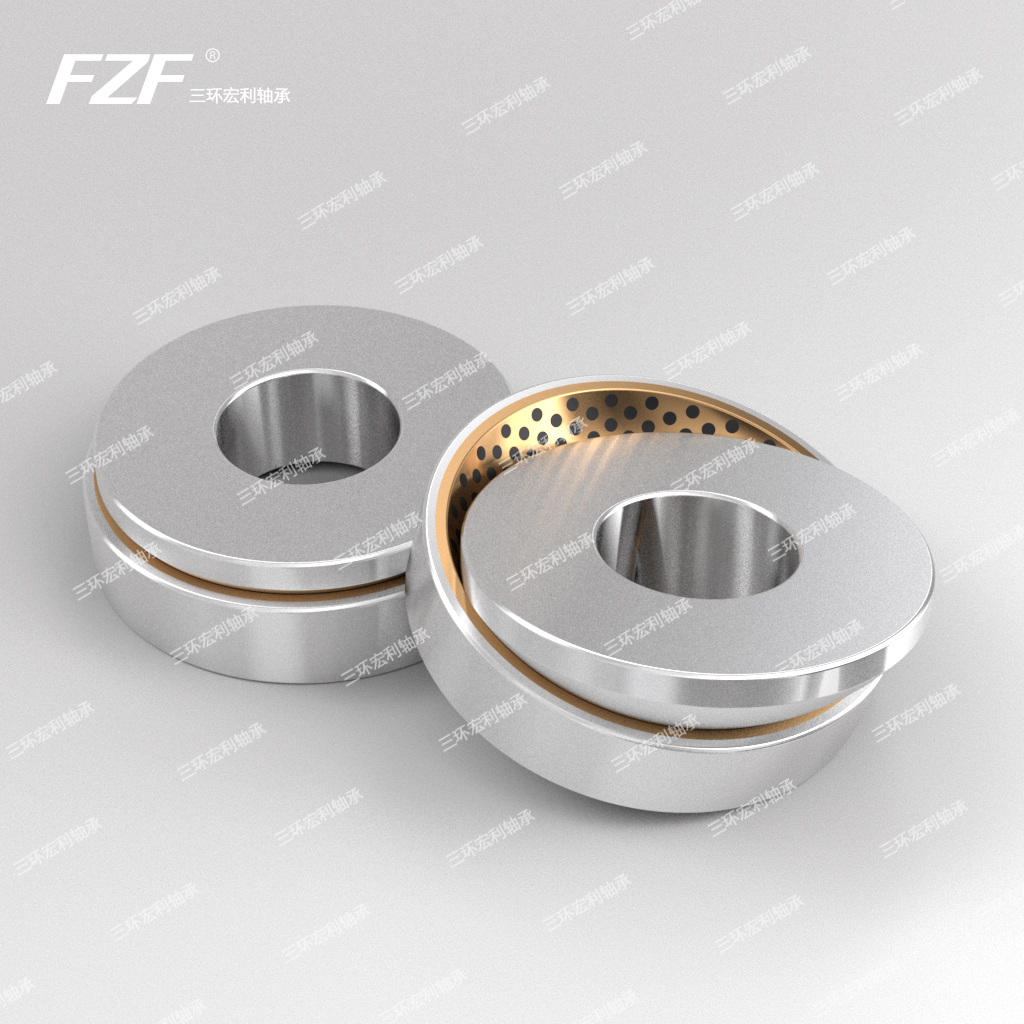

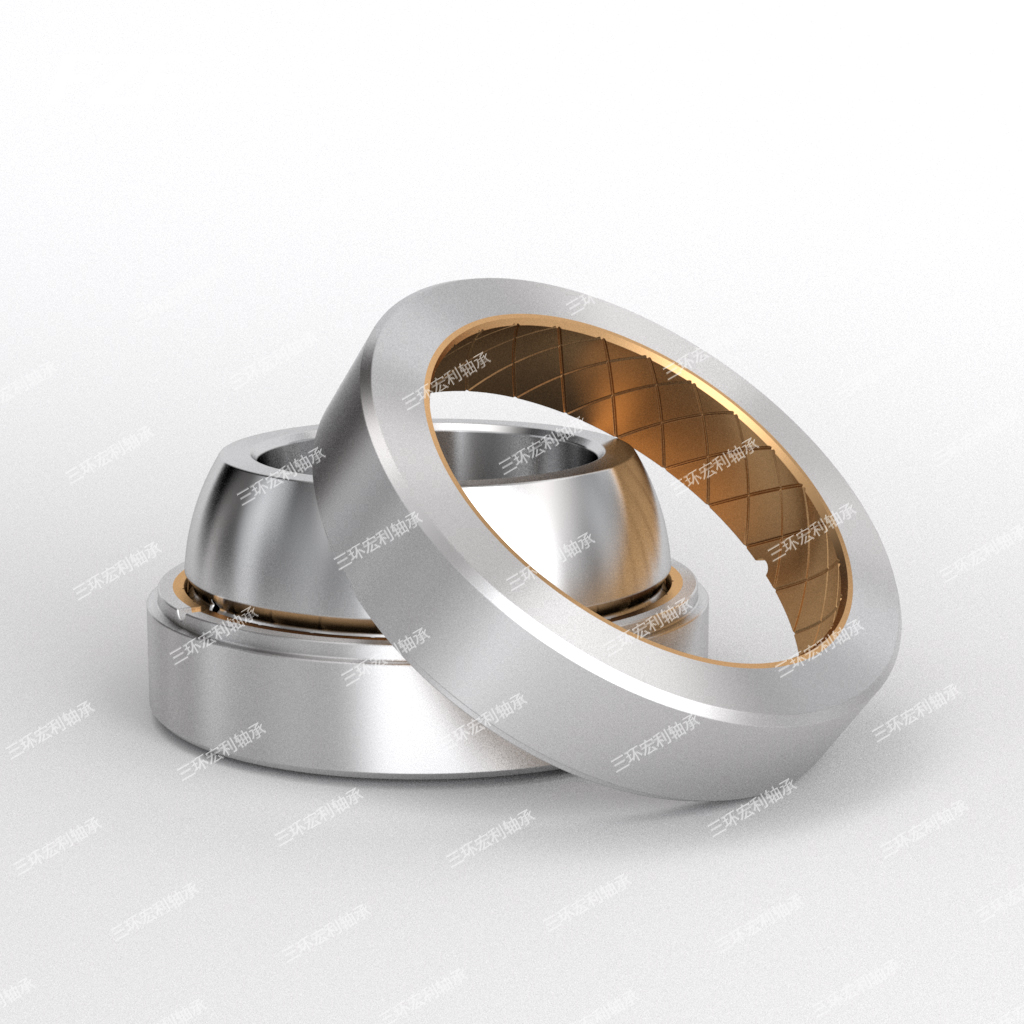

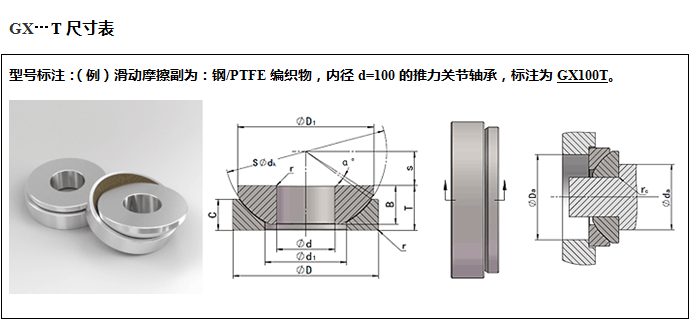

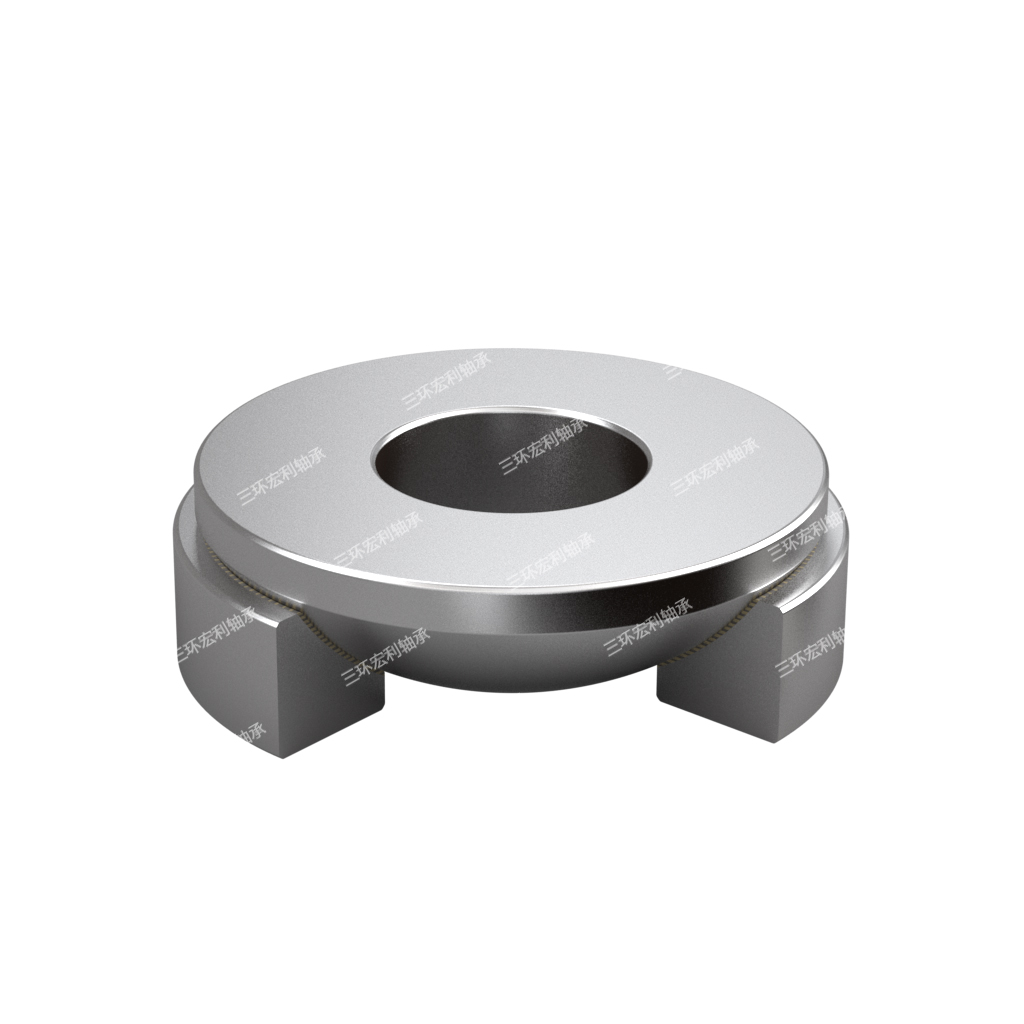

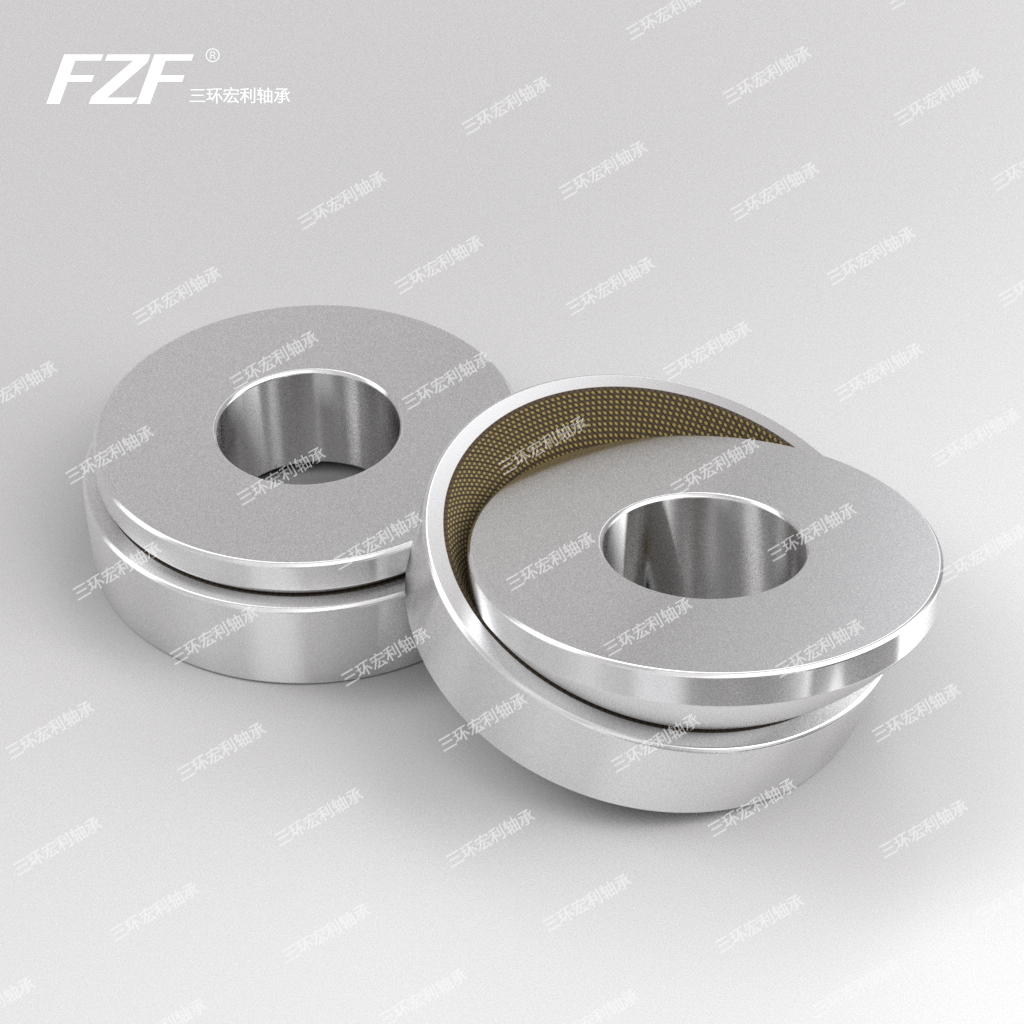

GX...FZF系列
