FZF01无油润滑轴承
详细介绍

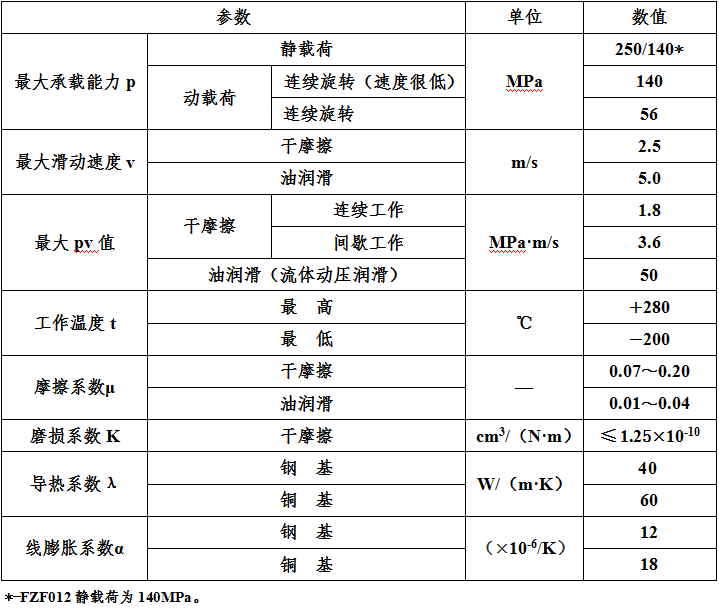

技术参数

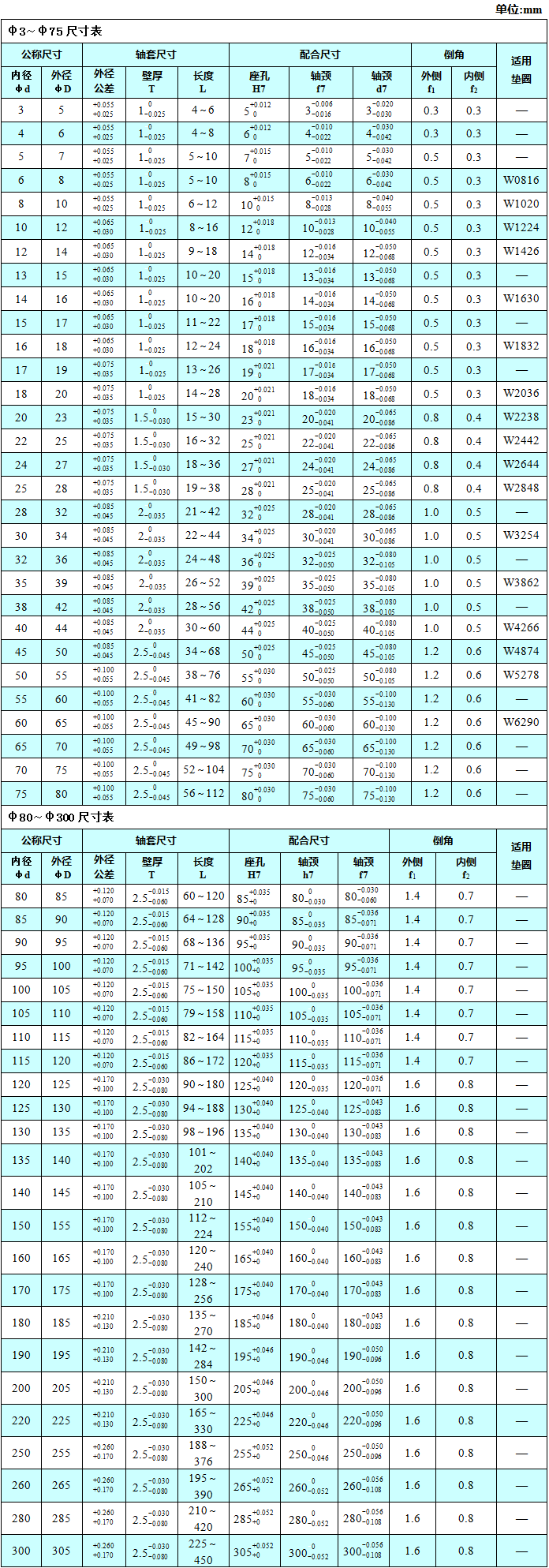

尺寸表

    FZF01无油润滑轴承(国外称DU)是以优质低碳钢板或青铜板为基体,中间烧结多孔球形青铜粉,摩擦表层轧制改性聚四氟乙烯(PTFE和Pb),并通过高温塑化牢固结合为一体的三层自润滑轴承材料,经卷制而成的滑动轴承。该材料能提供较好的自润滑,耐磨损、低摩擦等性能,充分发挥了金属的强度和改性塑料的自润滑性能。FZF01无油润滑轴承分为钢基(FZF011)和铜基(FZF012)两种。

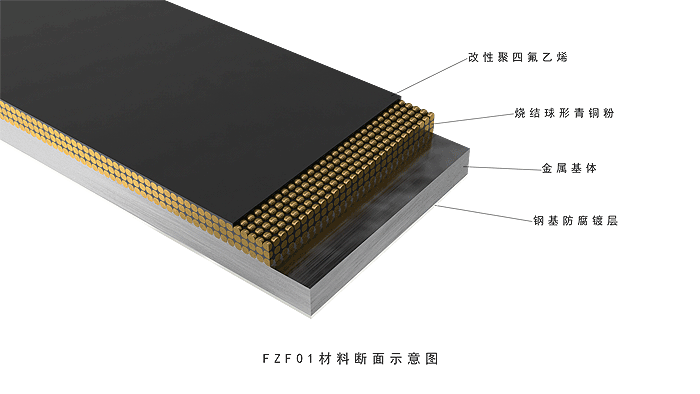

1.材料结构



2.典型特点

◇适用于无润滑油的条件下使用,摩擦阻力小,耐磨损,使用寿命长;

◇适用于旋转、往复和摆动等各种运动形式下使用;

◇高负荷、低速条件下具有稳定的低摩擦系数和优异的耐磨性;

◇油润滑条件下使用效果更加,在中、高速领域可显示出很高的PV值;

◇使用温度范围宽,可在-200℃~+280℃温度范围内工作;

◇动静摩擦系数基本接近,能克服“爬行”现象,运行平稳;

◇具有优良的耐腐蚀性,可在各种腐蚀性介质(包括液体和气体)中使用;

◇轴承为薄壁结构,重量轻,占有体积小,适用于紧凑设计;

◇尺寸稳定性好,机械强度高,具有良好的热传导性;

◇在运转过程中形成转移膜,起到保护对磨轴的作用,无咬轴现象。


3.产品应用

液压油泵行业:主要应用于中、高压齿轮油泵、叶片泵、柱塞泵等。

汽车工业:减震器(导向套)、助力转向、离合器、变速箱换挡杆、雨刮器、转向机换位和手刹装置、ABS系统、汽油机和柴油机喷油泵、踏板支座、挂车联接头、发动机和行李箱盖等铰链系统等。

其它:冶金行业、连铸轧机、水泥机械、螺旋式输送机、液压搬运车、升降机、微型马达、液压马达、液压设备(油缸导向套)、气动设备(气缸导向套)、电磁阀、医疗设备、健身器械、纺织机械、农用机械、科研仪器、干燥炉、印刷机械、办公设备(打印机、复印机和传真机)、蝴蝶阀、截止阀、摩托车(减震器)等行业。


4.产品扩展

◇FZF01E-无铅环保轴承:是在FZF01材料基础上,根据国际环保要求而开发的一种新产品。该产品除广泛应用于一般通用机械外,由于改性聚四氟乙烯中不含铅,产品特别适用于食品机械、制药机械、烟草机械等,是环保无油自润滑轴承发展的方向。

◇FZF01D-液压专用轴承:是在FZF01材料基础上,结合油缸和减震器的工作原理而设计的一种新型材料,在无油的条件下显得更耐磨,该产品除具有FZF01的优点外,特别适用于往复频繁的大侧向力场合,其性能与国外DP4相似,适用于汽车、摩托车减震器以及各种液压缸等领域。

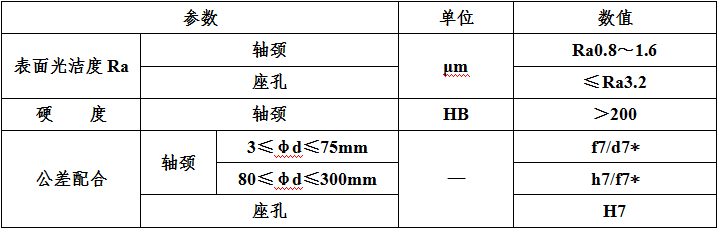

5.轴颈、座孔条件与公差配合

*-轴颈在3≤φd≤75mm范围内,干摩擦时轴颈公差带取f7,油润滑时轴颈公差带取d7;轴颈在80≤φd≤300mm范围内,干摩擦时轴颈公差带取h7,油润滑时轴颈公差带取f7。

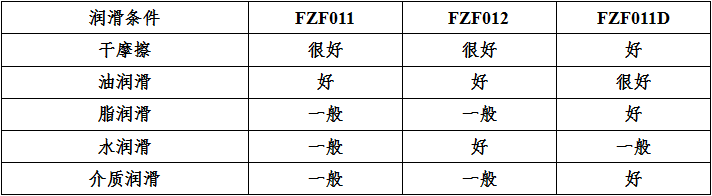

6.运行条件



7.轴套的安装

    FZF01无油润滑轴承一般为薄壁结构,比较容易变形,因此在装配时,根据轴套内径的大小采用相应的方法进行安装,具体方法请链接下列“卷制轴套的安装方法”。

●卷制轴套的安装方法

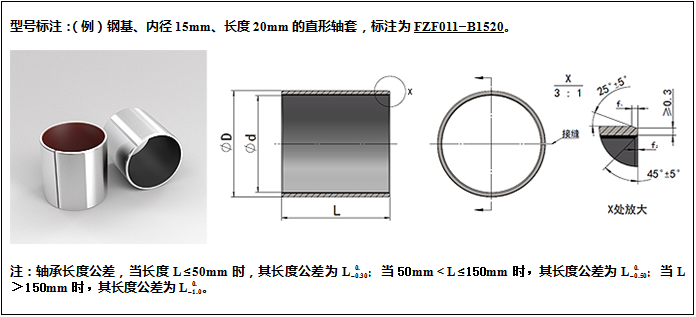

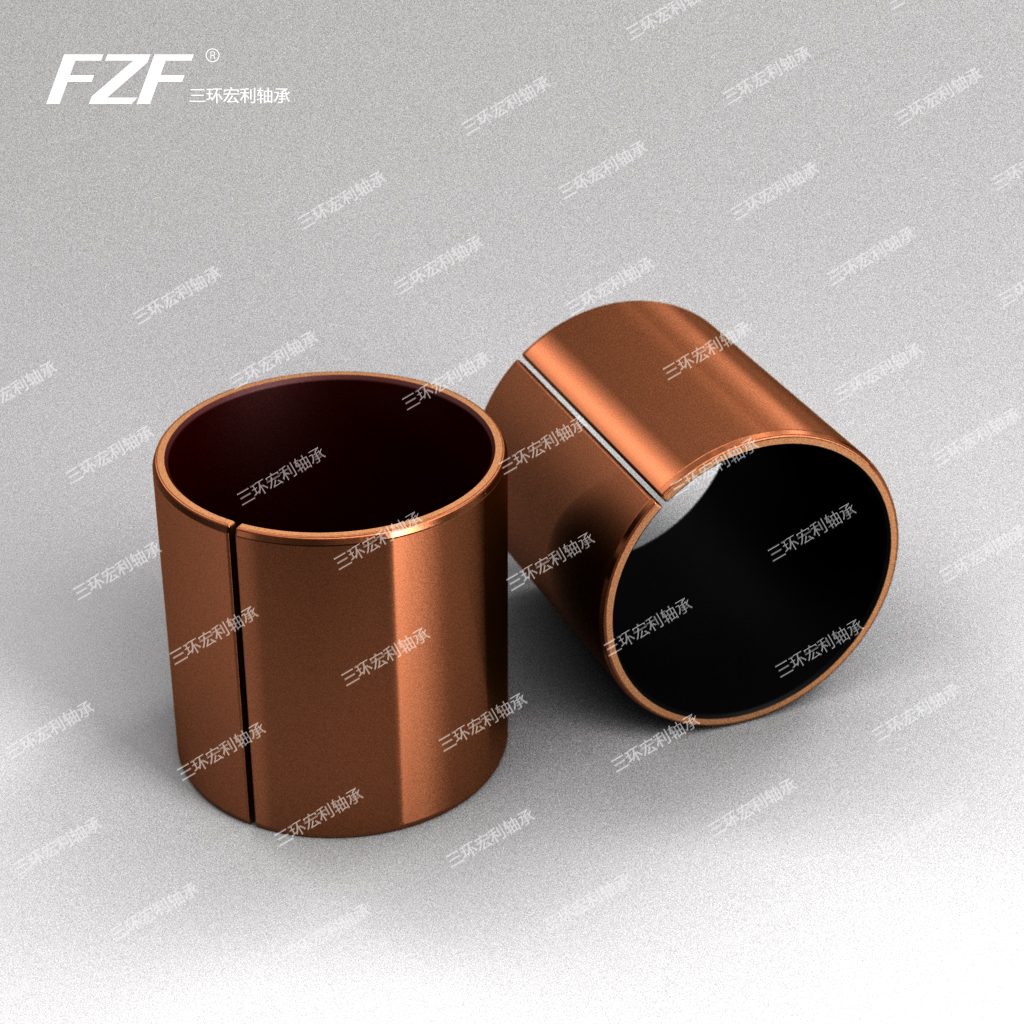

FZF01直轴套

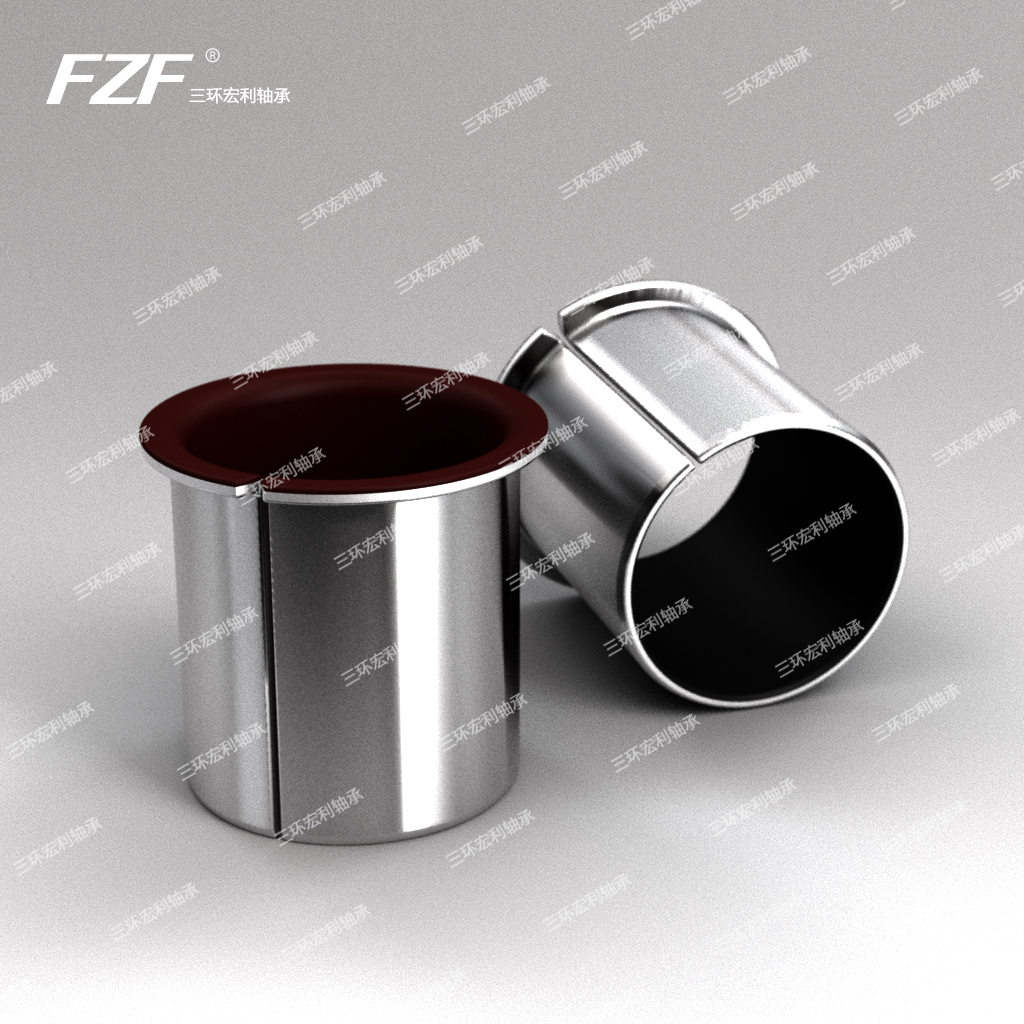

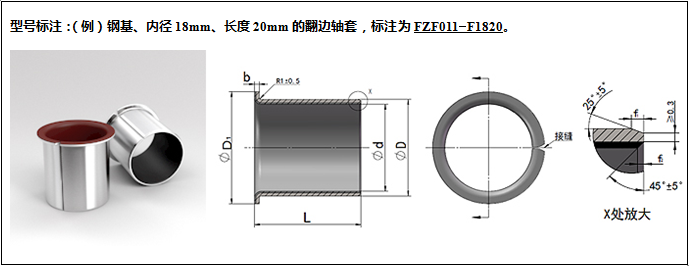

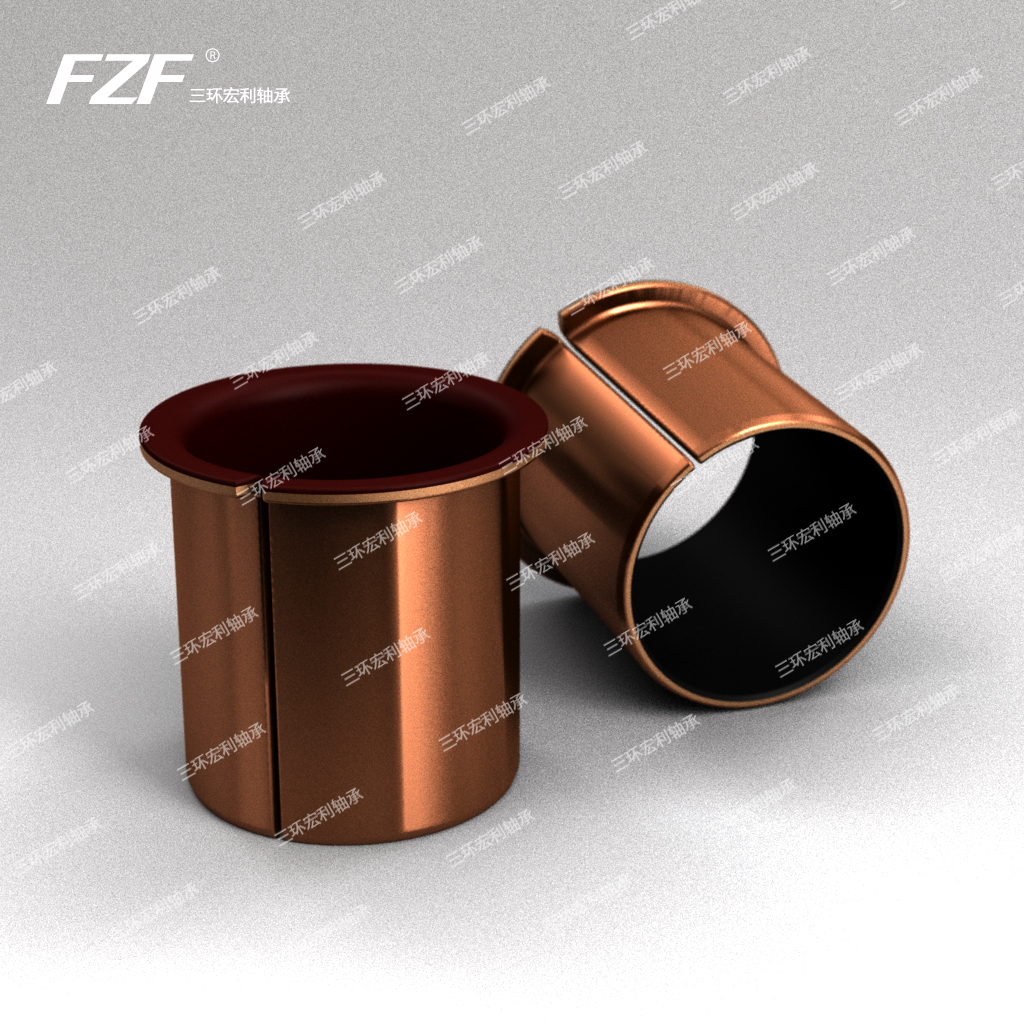

FZF01翻边轴套

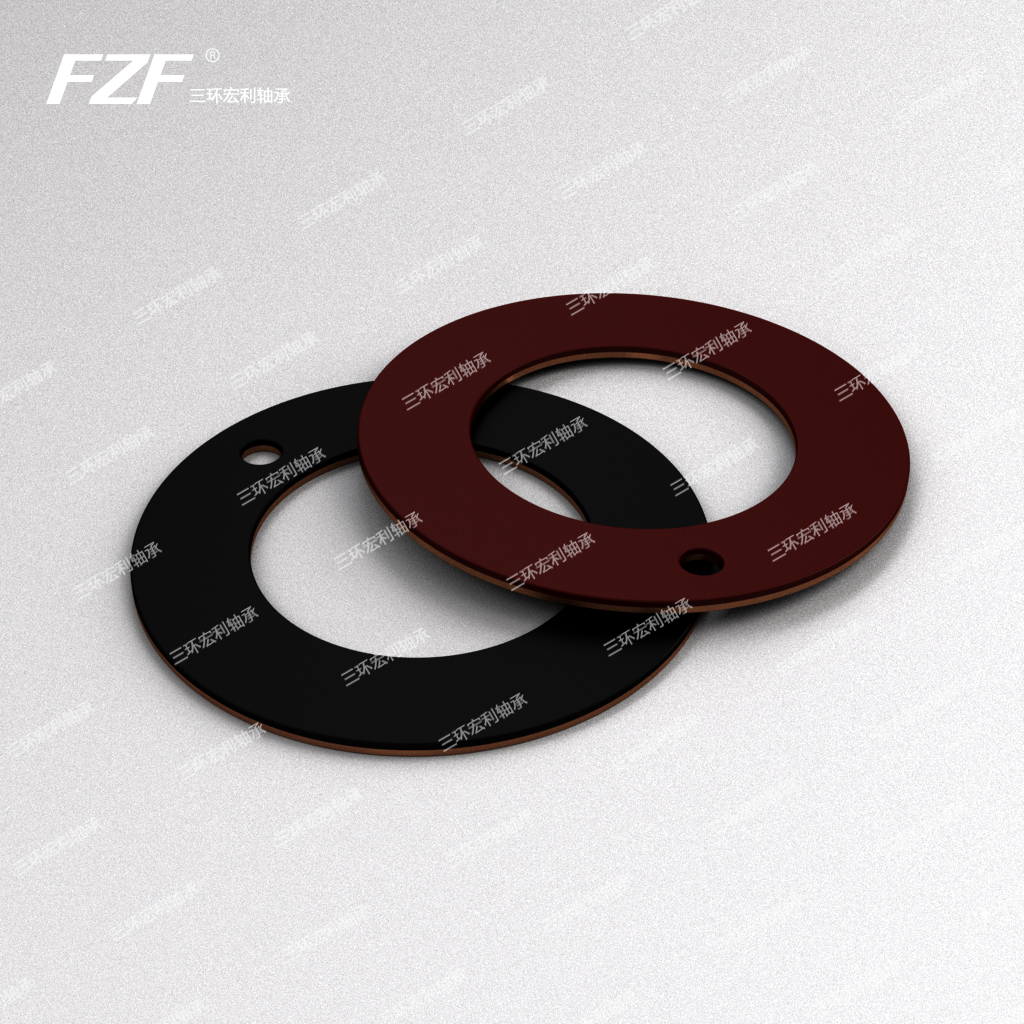

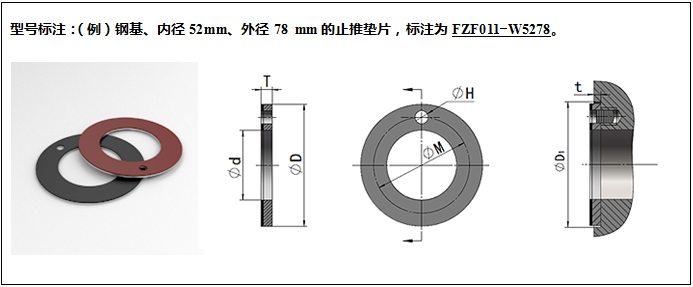

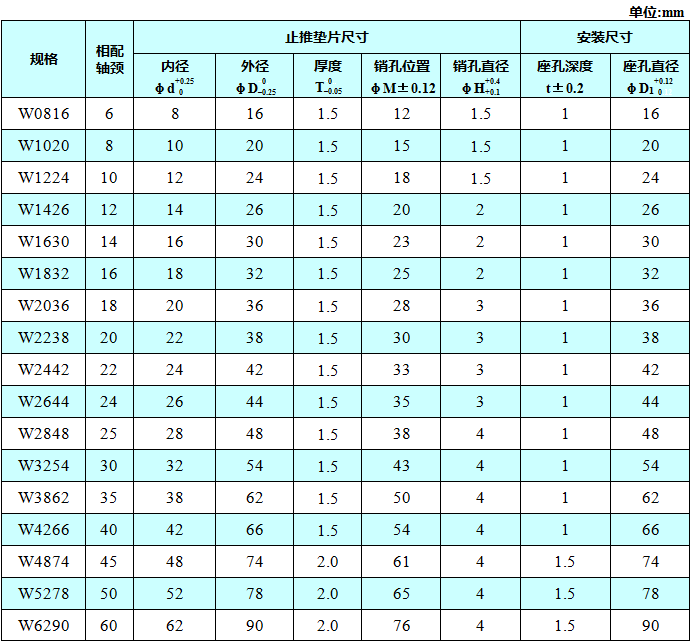

FZF01止推垫片

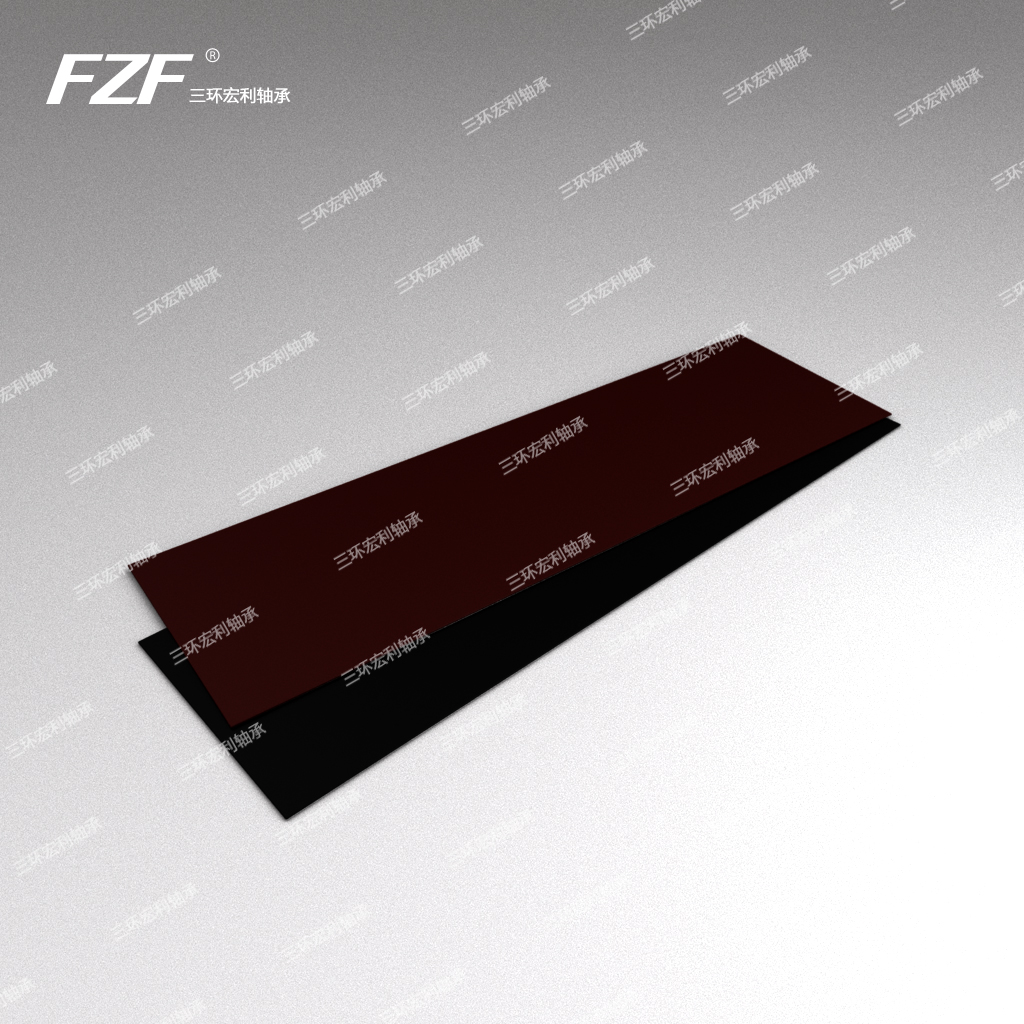

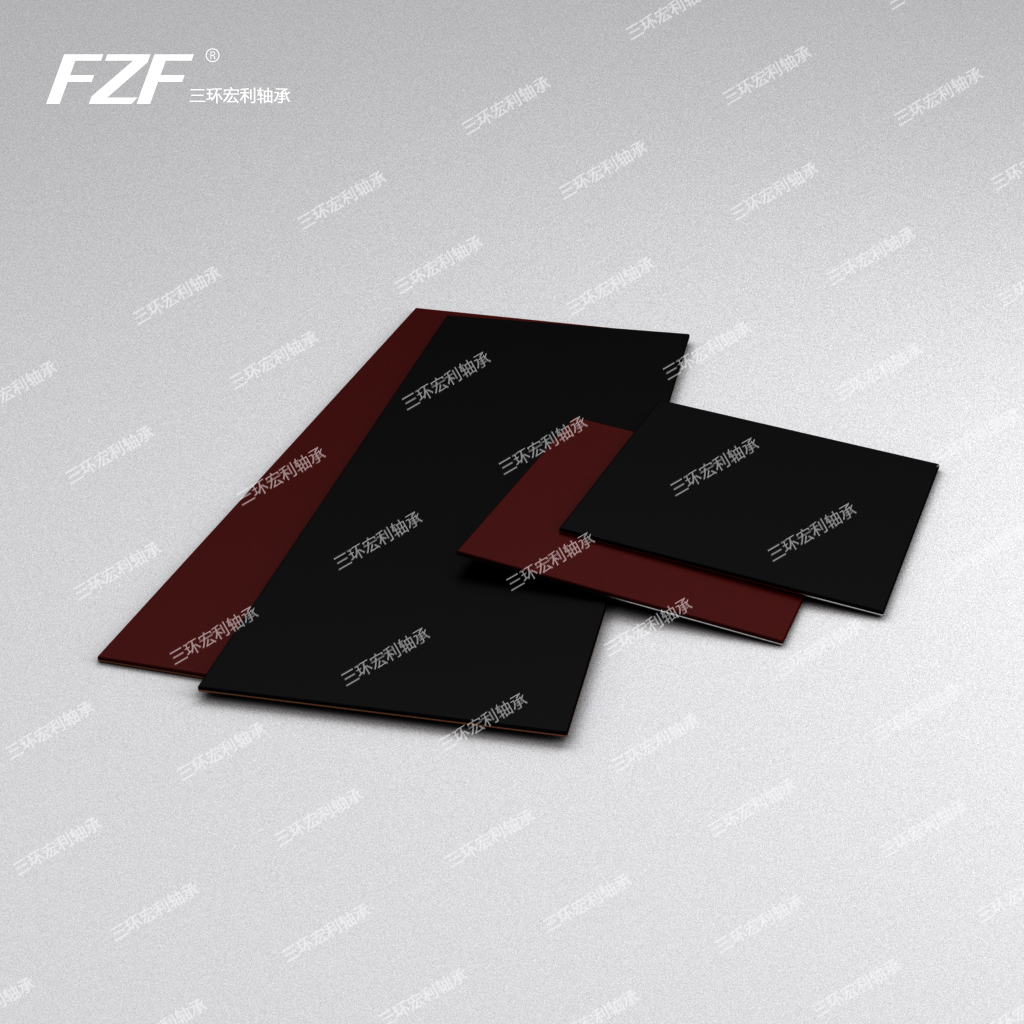

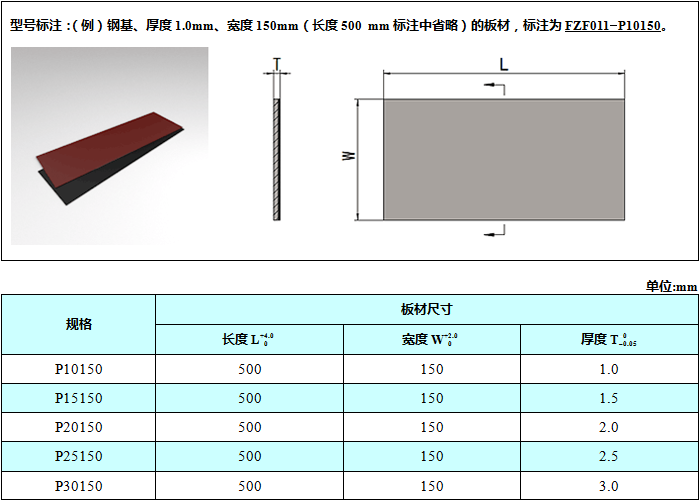

FZF01板材


说明:

         1.正常情况下,轴套的长径比(L/d)为0.75~1.5,当比值大于1.5或长度尺寸大于240mm时,轴承须分为两段或多段。

         2.轴套接缝处对轴颈旋转没有影响,但尽量避免安装在负荷大的部位。





说明:轴套接缝处对轴颈旋转没有影响,但尽量避免安装在负荷大的部位。



说明:FZF01止推垫片的摩擦层为改性聚四氟乙烯树脂,禁止刮伤,请妥善保护好。



说明:FZF01板材的摩擦层为改性聚四氟乙烯树脂,禁止刮伤,请妥善保护好。
